Các bài trước mình đã giới thiệu qua về cấu tạo cũng như các cấu kiện cơ bản, hôm nay mình chia sẻ tiếp về trình tự thiết kế coffa nhôm.
Nội dung chính:
#1. Check list coffa nhôm
Check list là công tác xác nhận kết cấu và phương án ván khuôn nhôm giữa nhà thầu (bên mua) với đơn vị cung cấp nhôm (bên bán).
Đây là một khâu quan trọng trong các yếu tố quyết định hiệu quả sử dụng coffa nhôm.
Xem thêm:
Công việc này do bộ phận kỹ thuật của công ty thực hiện. Ở một số đơn vị, có thể do nhân viên thiết kế đảm nhiệm.
Khi nhận được bản vẽ (bao gồm bản vẽ kiến trúc, kết cấu, mặt bằng, chi tiết,…), họ sẽ triển khai lại mặt bằng kết cấu phục vụ thiết kế nhôm:
- Vẽ các mặt cắt qua kết cấu để nhà thầu xác nhận.
- Đưa ra các phương án thiết kế để lựa chọn.
- Làm rõ nếu kết cấu không rõ ràng.
- Giữ liên hệ với nhà thầu đến khi check list được ký chốt.
Xem thêm: Bạn sẽ làm gì trong một công ty thiết kế coffa nhôm ?
#2. Thiết kế Section
Khi check list được ký chốt, bộ phận thiết kế coffa nhôm sẽ bắt tay vào plan nhôm. Việc trước tiên họ cần làm là thiết kế section.
Dựa trên các mặt cắt đã kiểm tra trên bản vẽ check list, người thiết kế sẽ bố trí tấm nhôm dưới dạng mặt cắt lên sections.
Công đoạn này nhằm xác định chiều cao ván khuôn ứng với từng kết cấu, cũng như vị trí xỏ la chốt giữa các cấu kiện nhôm.
#3. Thiết kế plan
Plan là mặt bằng bố trí cấu kiện nhôm.
Các tấm nhôm sẽ thể hiện đúng kích thước của nó.
Tên gọi và ký hiệu sẽ tùy thuộc vào đơn vị sản xuất, đảm bảo một số nguyên tắc nhất định.

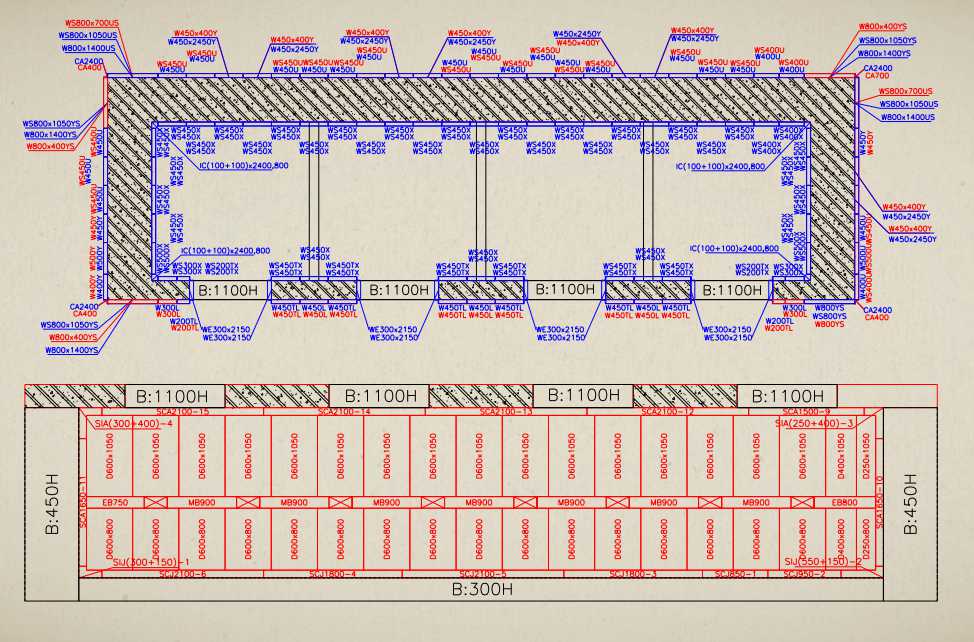

Bạn có thể tham khảo như hình dưới.
Để thiết kế coffa nhôm plan, mỗi công ty đều có ứng dụng để thao tác và quản lý các thông số (chiều cao, chiều rộng, chuẩn loại), cũng như số lượng vật tư, người thiết kế sẽ khai báo tham số, định vị vị trí của từng chi tiết tấm nhôm trên mặt bằng kết cấu.
Plan thường gồm 3 loại: Cột vách dầm – Sàn – Cầu thang.
Với một số dự án tận dụng lại nhôm cũ sẽ được tính toán và quản lý trong giai đoạn này.
#4. Làm bản vẽ gia công
Là công tác triển khai chi tiết hình dạng, kích thước, bố trí lỗ, la, sườn,…từ plan sang bản vẽ thực tế. Phục vụ gia công tại nhà máy.
Phần mềm có thể xuất được bản vẽ gia công dựa trên các thông số trên plan. Tuy nhiên cần phải kiểm tra và thực hiện thủ công.
Xem thêm:
#5. Triển khai bản vẽ lắp dựng
Thường được gọi là setting drawing.
Dựa trên plan đã thiết kế, tách bản vẽ ra thành từng loại : Cột vách, đáy dầm, thành dầm, góc sàn, sàn, cầu thang.
Cùng với một số bản vẽ hướng dẫn, ghi chú, sections,… Phục vụ việc đọc bản vẽ, triển khai lắp coffa nhôm tại hiện trường và in ấn.
#6. Tính toán số lượng phụ kiện
Thường được thực hiện sau cùng vì tính toán dựa trên section, plan đã hoàn thành.
Các loại phụ kiện bao gồm chốt, nêm, la, cây chống, gông tường, anchor,…
Bước này thường được thao tác thủ công nhờ hỗ trợ từ bảng tính Excel.
Xem thêm: Các loại phụ kiện cơ bản trong hệ coffa nhôm.
#7. “Ngồi đợi” nhà máy phàn nàn
Khi gửi bản vẽ gia công cho nhà máy cũng là lúc bạn đã đi hết 2/3 chặng đường thiết kế dự án của mình.
Khi nhà máy sản xuất, chắc chắn sẽ hỏi một số thông tin không rõ ràng mà bạn thể hiện trên bản vẽ đã gửi cho họ. Khi đó, bạn phải chỉnh sửa và gửi lại.
#8. Hỗ trợ công trường lắp dựng
Hỗ trợ không đồng nghĩa bạn phải có mặt tại công trình. Khi giám sát không thể tìm thấy hoặc không đọc được thông tin trên bản vẽ và cần đến sự trợ giúp từ văn phòng.
Tất nhiên, không ai hiểu vấn đề hơn bạn.
Một khi, kỹ thuật báo về lỗi sai do thiết kế, nếu không thể khắc phục đượ cbạn phải tìm ra phương án để họ sửa chữa. Buộc lòng, bạn phải thiết kế và cấp lại miễn phí cho công trường.
Xem thêm: Cách đọc bản vẽ coffa nhôm
Lúc công trình đổ xong bê tông, bạn đã có thể thở phào nhẹ nhỏm được rồi đó….
Lời kết
Trên đây là trình tự cơ bản trong quá trình thiết kế coffa nhôm. Trong bài viết tiếp theo mình sẽ chia sẻ một số kinh nghiệm để tránh sót cho từng công tác.
Hi vọng đã mang lại cho bạn những kiến thức thú vị và đừng quên để lại quan điểm của bạn.
Xem tiếp: Check list coffa nhôm và những sai sót cần tránh
