4 Hệ chống coppha nhôm cơ bản tại Việt Nam

Hệ chống coppha nhôm – Bất kỳ loại ván khuôn nào thì hệ chống đều đóng vai trò vô cùng quan trọng.

Riêng đối với coppha nhôm thì công dụng của nó càng trở nên thiết yếu, ngoài tính năng chịu tải trọng đứng còn góp phần vào tính linh hoạt của ván khuôn nhôm.

Trong bài viết này mình sẽ giới thiệu đến bạn 3 hệ chống được sử dụng phổ biến trong Aluminum formwork system: Cuplock, ringlock và chống đơn.

Ở đây chúng ta không đề cập chi tiết cấu tạo mà cùng nhau phân tích ưu nhược điểm của từng loại.

#1. Hệ chống Cuplock, Ringlock

Mình gộp chung cuplock và ringlock vào cùng một nội dung bởi chúng có sự tương đồng. Chỉ khác nhau ở cấu tạo tại ví trí liên kết với thanh giằng.

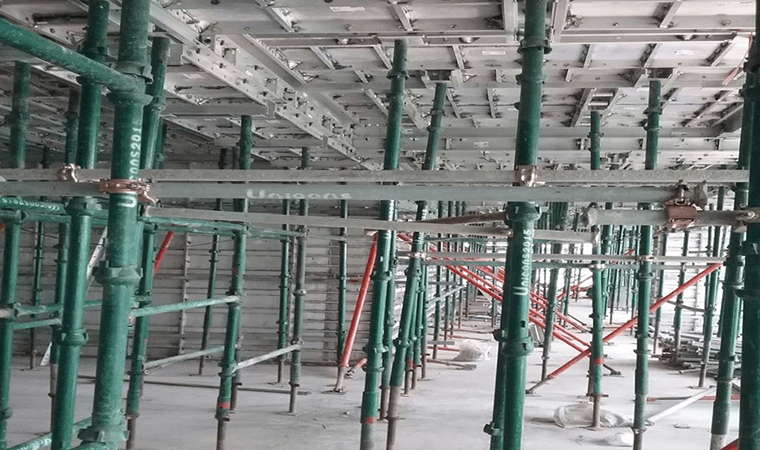

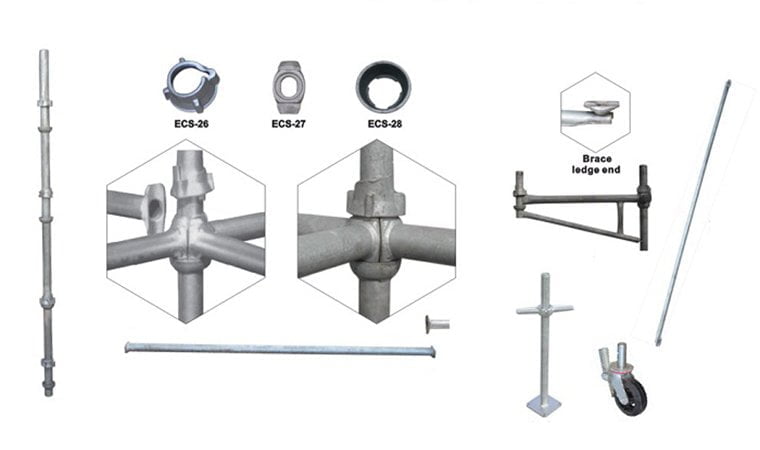

Hệ chống cuplock hay còn gọi là giáo chén. Chống đứng và giằng ngang được liên kết bởi cuplock

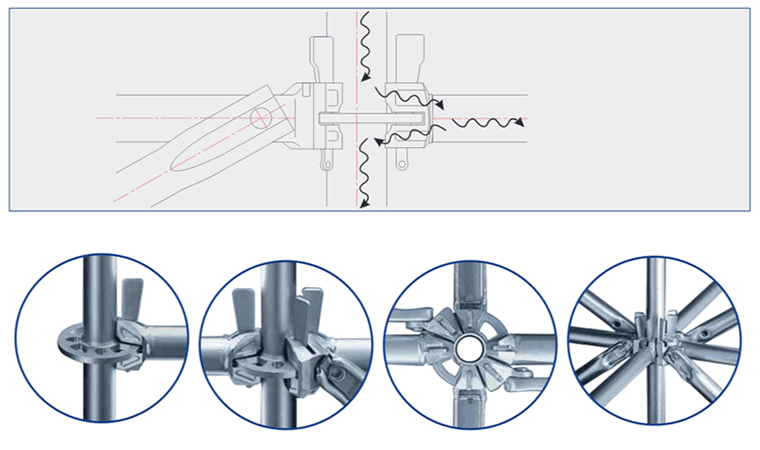

Hệ ringlock còn được gọi là giáo hoa thị, giáo đĩa,…Giằng ngang được liên kết với chống đứng thông qua ringlock

Ưu điểm của cuplock và ringlock khi sử dụng làm hệ chống coppha nhôm

• Chịu được tải trọng lớn do độ dày của các ống típ lớn và hệ được gắn kết với nhau thành một khối ổn định theo cả 2 phương.

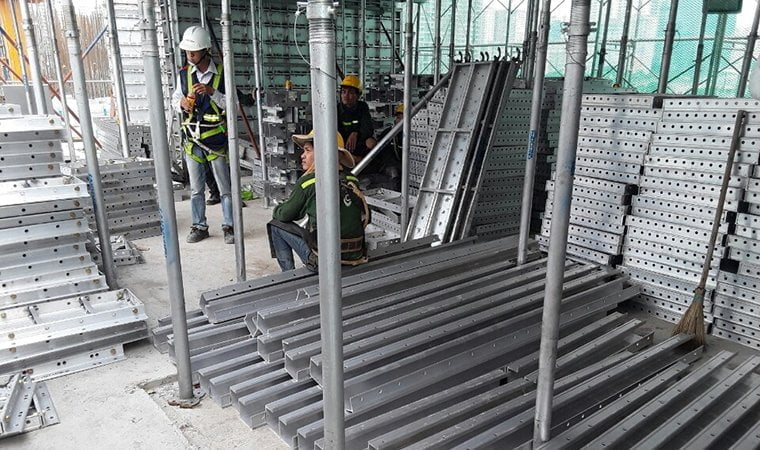

• Có thể thay thế cho ghế để công nhân di chuyển (đóng thêm chốt, tháo dỡ tấm,..) sau khi đã lắp đặt xong hệ.

Nhược điểm của cuplock và ringlock

• Sau khi lắp đặt hoàn thiện hệ sẽ gây cản trở cho quá trình di chuyển và thực hiện các công tác khác của công nhân do hệ giằng của các hệ chống này rất dày.

• Độ đúng tâm theo phương đứng của hệ bị hạn chế do gồm từ 2 đến 3 đoạn nối với nhau.

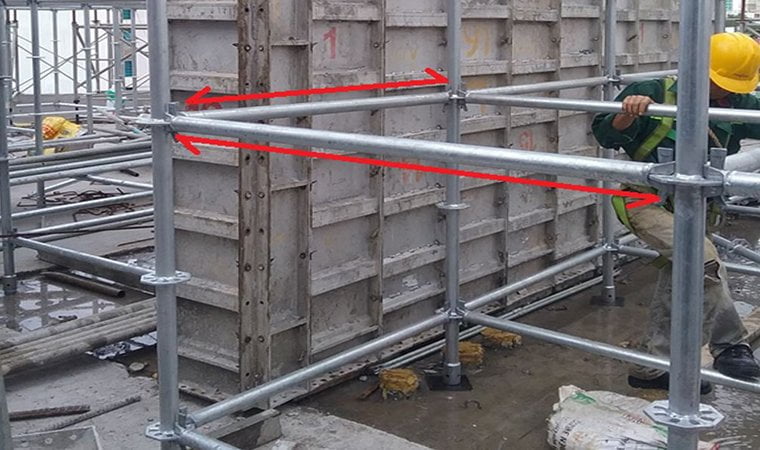

• Hệ giằng theo phương ngang của hệ chống không linh hoạt do có modun sẵn, đối với những vị trí mà khoảng cách giữa 2 cây chống lẻ, bắt buộc phải bổ sung giằng ngang bằng cùm. Để tăng chiều cao phải sử dụng thêm chân đế, kích u.

• Công tác lắp đặt và tháo dỡ của hệ phức tạp và tốn nhiều thời gian .

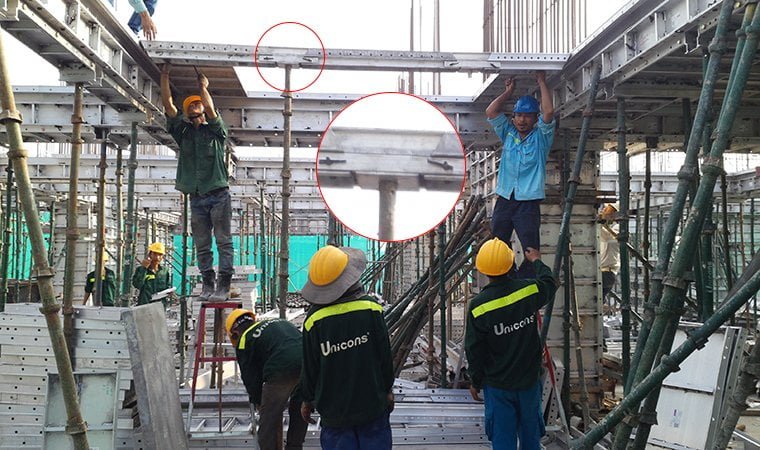

• Trong trường hợp dùng cho hệ cốp pha nhôm, tại vị trí nối với đầu chống (PH) dễ gây xuyên thủng đầu chống do không có phần làm giảm áp lực lên đầu chống (hệ chống đơn có phần tai chống).

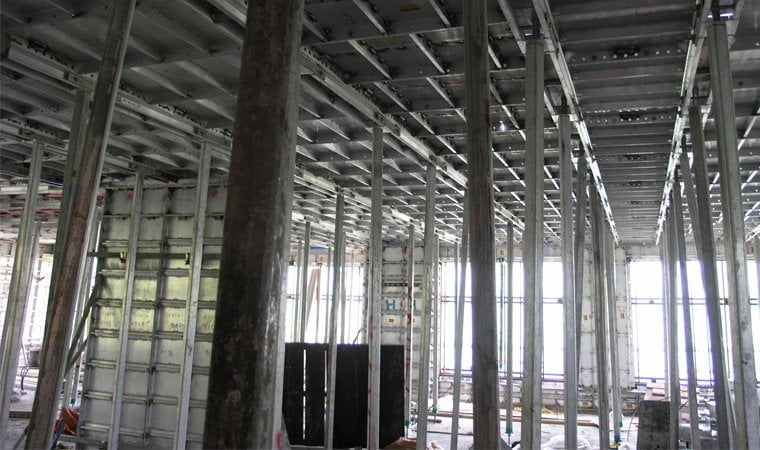

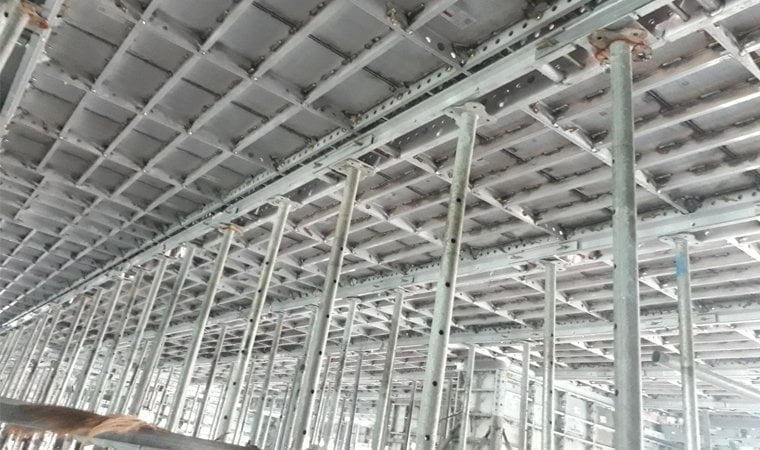

#2. Cây chống đơn

Ngoài việc được sử dụng làm hệ chống coppha nhôm, chống đơn như loại cột “vạn năng” được sử dụng thích hợp với mọi yêu cầu: Chống đỡ, hoàn thiện và sửa chữa công trình trong xây dựng.

Được cấu tạo: Bằng hai ống thép lồng vào nhau. Và bộ ống ren được hàn giữa 2 ống thép dùng để điều chỉnh độ cao lên xuống linh hoạt khi sử dụng.

Ưu điểm

• Độ đúng tâm theo phương đứng của cây chống đơn tốt hơn so với hệ Ringlock và Cuplock.
• Hệ cây chống đơn có thể vận chuyển linh hoạt và gọn gàng hơn.
• Sau khi lắp đặt hoàn thiện hệ chống, công nhân vẫn có nhiều khoảng không gian để di chuyển và thao tác các công tác khác.

Nhược điểm

• Tải trọng của hệ chống đơn có phần hạn chế và dễ bị mất ổn định nếu công tác giằng của hệ không được thực hiện tốt (thiếu hệ giằng, …).
• Do độ mảnh của cây chống cao nên trong quá trình vận chuyển cẩu cáp dễ bị cong vênh.

Xem thêm: Có nên loại bỏ giằng gia cố hệ chống đơn coppha nhôm

Lời kết

Bên cạnh các hệ chống mình đề cập, ở một số công trình người ta còn sử dụng thép hộp, chân đế và kích u để thay thế cây chống. Tuy nhiên đây chỉ là giải pháp tạm thời, không đảm bảo về mặt chịu tải cũng như yếu tố kỹ thuật.

Qua trên có thể thấy được mỗi hệ chống coppha nhôm có những ưu và nhược điểm riêng, nhưng chúng ta có thể dễ dàng nhận thấy được rằng: Hệ chống đơn thích hợp cho hệ thống coppha nhôm, ngược lại hệ Ringlock và Cuplock thích hợp hơn cho việc thi công với hệ ván ép cổ điển.

Ngoài ra còn có một số hệ chống khác được sử dụng cho hệ coppha nhôm. Mình xin giới thiệu ở bài viết bên dưới.

Xem thêm: Các trường phái coppha nhôm (kỳ 2)

(Bài viết được cập nhật vào 22/05/2024)
