Thi công Gang form và các lưu ý quan trọng

Bạn đang loay hoay với seminar Gang form cho dự án sắp tới? Bạn đang chuẩn bị để thi công Gang form? Hay bạn chỉ muốn tìm hiểu về hệ leo Gang form?

Nếu mình đoán không nhầm công ty bạn sắp tới sẽ thi công Vincity?

Hãy yên tâm! Có Hưng nhôm bán dầu tỏi ở đây và luôn sẵn sàng hỗ trợ bạn….

OK! Như vậy chúng ta đã làm quen với nhau rồi. Giờ thì mình đi vào trọng tâm luôn.

Bài viết này mình sẽ chia sẻ cho bạn một số lưu ý khi thi công Gang form. Với các nội dung chính:

  • Những thông tin quan trọng cần tập trung khi shop kết cấu cho Gang form.
  • Lưu ý khi lắp dựng Gang form.

Nếu bạn chưa đọc các bài viết về hệ cốp pha leo Gang form. Trước khi bắt đầu, mình khuyên bạn nên đọc lại để nắm bắt vấn đề trọn vẹn hơn.

Lưu ý: Nội dung bạn sắp đọc chứa nhiều ngôn ngữ “chuyên môn”. Chỉ phù hợp với những ai thật sự mong muốn tìm hiểu về Gang form.

Bạn sẵn sàng chưa? Chúng ta bắt đầu nhé!

Shop kết cấu cho Gang form cần tập trung những gì?

Sử dụng Gang form hay bất kỳ loại hình Climbing Systems nào sẽ cho phép loại bỏ hoàn toàn hệ dàn giáo bao che bên ngoài công trình.

Điều này đồng nghĩa với việc các công tác thi công mặt biên phải được tiến hành trong phạm vi hoạt động của Gang form.

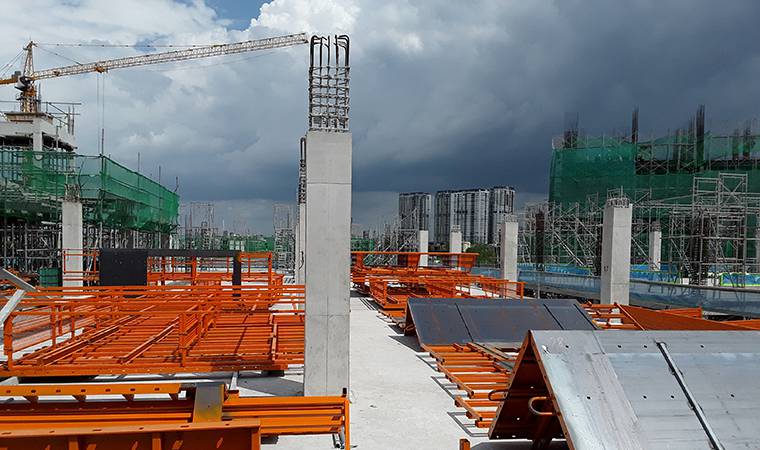

thi-cong-gang-form

Do vậy, bạn phải lên phương án ngay từ ban đầu. Từ tường biên, cửa sổ đến ron tường, chỉ nước…Và rất nhiều yếu tố quan trọng khác.

Đừng quá lo lắng! Mình sẽ liệt kê ngay dưới đây cho bạn tham khảo:

  • Phương án chuyển toàn bộ tường biên từ xây gạch (thi công sau) thành tường bê tông cốt thép (đổ toàn khối). Tường biên khuyến cáo từ các đơn vị cung cấp nên dày 150 mm.
  • Tất cả các dầm, cửa sổ, ban công, lô gia mặt ngoài cũng triển khai đồng loạt.
  • Kiểm tra, bố trí vị trí ron tường, chỉ chìm, chỉ nước, vát mặt dầm cửa.
  • Lưu ý vị trí hoist, vận thăng sẽ ảnh hưởng đến Gang form và tường biên.
  • Cầu tháp bên ngoài có giằng bracket vào tường biên cũng ảnh hưởng đến Gang form.
  • Đơn vị cung cấp Gang form có thể sẽ muốn thay đổi một số vị trí để tiện thi công và thiết kế. Ví dụ kích thước ron, vị trí góc tường, khe hẹp…Nên cần phối hợp làm rõ với họ.
  • Lên phương án chống nứt tường biên.
  • So sánh, dự trù chi phí giữa các phương án khi có yêu cầu từ công ty chủ quản.
  • Bố trí mặt bằng thi công phục vụ công tác gia công lắp đặt Gang form.
  • Bố trí cẩu, đảm bảo tầm với thi công và cẩu lắp Gang form.
  • Kiểm tra triển khai toàn bộ mặt bằng, mặt đứng cho tất cả các tầng và được xét duyệt từ chủ đầu tư. Để thống nhất kiến trúc, MEP, sơn ngoài,…
  • Lên phương án sử dụng lưới bao che cho công trình. Đảm bảo tính thẩm mỹ cần thiết.

Mình sẽ phân tích chi tiết hơn ở bài viết “Lưu ý khi thi công tường biên bằng cốp pha nhôm”.

Thi công Gang form và các lưu ý quan trọng 1

Hoàn thành tốt công tác check list phục vụ triển khai thiết kế gang form. Bạn có thể thở phào nhẹ nhõm.

Xin chúc mừng! Hãy thư giãn một chút trước khi chúng ta bắt đầu chặng tiếp theo.

Công tác chuẩn bị trước khi thi công Gang form

  • Cần xác định chính xác tầng bắt đầu sử dụng Gang form, thời gian hàng được giao đến công trường.
  • Nên tổ chức tham quan các công trình đang thi công Gang form. So sánh, đánh giá để hạn chế sai sót.
  • Chuẩn bị mặt bằng đủ diện tích để gia công Gang form.
  • Tổ chức huấn luyện, đào tạo nhân lực về giám sát và thi công Gang form.
  • Chuẩn bị dụng cụ, thiết bị cần thiết để lắp đặt (tham khảo từ đơn vị cung cấp).
  • Phối hợp với đơn vị cung cấp để tổ chức triển khai tính toán, kiểm định vật tư cần thiết.
  • Tránh tập kết Gang form lộn xộn, bừa bãi gây ảnh hưởng đến chất lượng và mất thời gian tìm kiếm khi lắp dựng.
  • Hệ neo Gang form thường được bố trí trước 2-3 tầng trước khi lắp dựng. Do đó cần phối hợp thực hiện kịp thời. Bạn cần lưu ý, vị trí neo (cone) đặt tầng đầu tiên phải cách vị trí thiết kế cho gang form ít nhất 150 mm. Lý do vì khi chưa lắp dựng G/F, khó mà trắc đạc đúng vị trí chính xác neo. Nếu không đúng, sai lệch G/F là không thể tránh khỏi.
  • Chỉnh sửa bề mặt bê tông để đảm bảo cao độ trước khi lắp Gang form.
  • Cần chuẩn bị dàn giáo thao tác phục vụ lắp dựng Gang form tầng đầu tiên.
  • Chuẩn bị đầy đủ các tài liệu thuyết minh tính toán cần thiết.

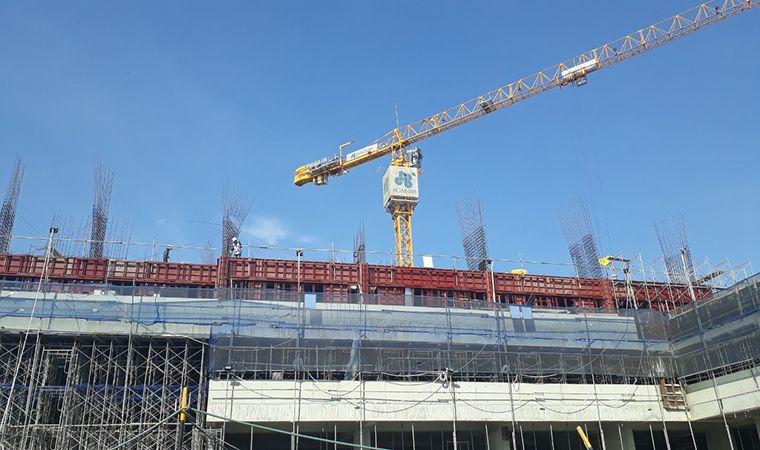

thi-cong-gang-form

Mình chắc chắn rằng bạn đang cảm thấy phấn khích khi đã nắm bắt khá nhiều vấn đề.

Nhưng có lẻ quá sớm chăng? Gian nan đang còn ở phía trước.

Gang form đã về công trình, giờ là lúc bạn trải nghiệm thực sự. Thử nhé!

Tổ hợp lắp dựng Gang form

  • Lắp dựng đúng quy trình hướng dẫn từ đơn vị cung cấp.
  • Tổ chức giám sát an toàn. Kiểm định thiết bị vật tư liên quan.
  • Cẩu phải trong phạm vi nâng. Xích cẩu phải đảm bảo chịu lực.
  • Kiểm tra bố trí chống xiên, cáp giằng Gang form nhằm đảm bảo không bị lệch, nghiêng ngã khi đổ bê tông.
  • Gang form liên kết với kết cấu thông qua anchor, với hệ cốp pha nhôm bên trong qua sepa tie. Cần đảm bảo chúng phải được lắp chính xác, đầy đủ theo bản vẽ (đuôi L-type phải quay xuống dưới,…).
  • Cần tổ chức nghiệm thu chi tiết trước khi đổ bê tông.
  • Bê tông phải đạt cường độ tối thiểu 10 MPa mới được phép nâng hệ Gang form lên tầng trên. Và chỉ nâng khi đã kiểm tra đầy đủ về điều kiện cẩu lắp, thời tiết, an toàn lao động.
  • Tháo lắp, nâng hệ phải tuân theo sự giám sát và hướng dẫn của kỹ sư hiện trường.

sepa-tie

Quan trọng: Phần này bạn không nên bỏ qua!

Các mảng Gang form có kích thước lớn được liên kết và ổn định thông qua các thanh waller. Tuy nhiên tình trạng mặt biên không thẳng cũng thường gặp.

Và đây là gợi ý dành riêng cho bạn:

  • Hãy dùng các thanh thép hộp hàn gia cố. Thanh giằng này đóng vai trò như hệ bracket của cốp pha nhôm.

gia-co-gang-form

  • Hay đơn giản là dùng thép hợp và ti giằng tại các mối nối

gia-co-gang-form-tai-khop-noi

Tuy khá tốn công và vật tư nhưng rất hiệu quả trong việc ổn định mặt biên bên tông khi dùng gang form

  • Hoặc sử dụng thép hộp 5 vuông tạo liên kết tại các vị trí kết nối giữa 2 tấm gang form

gia-co-gang-form-bang-thep-hop

Biện pháp này thi công nhanh dễ dàng, nhanh chóng. Nhưng hiệu quả mang lại có thể không khả quan và giải quyết hoàn toàn vấn đề.

Quyết định lựa chọn tùy thuộc vào bạn. Giờ thì chúng ta tiếp tục các vấn đề an toàn.

Các vấn đề an toàn

Gang form vừa đóng vai trò ván khuôn, vừa là hệ dàn giáo thi công, bao che công trình nên các qui định về an toàn cần thực hiện một cách nghiệm ngặt theo các tiêu chuẩn hiện hành.

  • Đảm bảo độ ổn định, khả năng chịu tải và tính an toàn. Cần có các kiểm định chứng minh bằng văn bản.
  • Tính toán tác động của gió đối với hệ khi cẩu lắp và vận hành.
  • Các vấn đề về an toàn sức khỏe người lao động khi làm việc trên cao.
  • An toàn khi làm việc ban đêm, các điều kiện thời tiết.

thi-cong-gang-form

Xem thêm: Quy định của Bộ xây dựng đối với hệ cốp pha leo

Lời kết

Trên đây là một số lưu ý quan trọng khi thi công Gang form. Có thể là chưa đủ và chi tiết nhưng hi vọng sẽ giúp ích cho bạn.

Nếu cần thêm thông tin bạn có thể tham khảo tài liệu này: “Tài liệu hướng dẫn lắp dựng Gang form của Kumkang”. Hoặc để lại bình luận bên dưới, mình sẽ giải đáp nếu có thể.

Dẫu biết rằng bài viết được giới thiệu hơi muộn khi đã có kha khá công trình thi công Gang form. Nhưng mình tin rằng đây là thời điểm chín muồi nhất.

Bởi nó ra đời khi “đấu trường Vincity” đang vào hồi gay cấn. Mà ở đó biện pháp ván khuôn này được sử dụng rộng rãi nhất. Và đang có rất nhiều người muốn tìm hiểu về nó.

…Còn nữa…
