Hey! Chúng ta lại gặp nhau trong chủ đề Gang form.
Như lệ cũ, mình sẽ đặt cho bạn vài câu hỏi trước khi bắt đầu:
Theo bạn vì sao mặt ngoài của gang form lại được sơn tông màu nổi, thường là màu cam?
5 giây suy nghĩ …
Theo mình vì màu sơn này nổi bật và rẻ tiền!
Dù kết quả đúng hay sai thì cũng chẳng quan trọng gì đâu nhỉ. Ai muốn chọn màu gì thì chọn thôi…
Nên không cần phải cố gắng tìm ra câu trả lời xác đáng. Điều chúng ta cần làm bây giờ là tìm hiểu xem đằng sau lớp sơn ấy có những gì.
OK, bài này mình sẽ giúp bạn làm rõ cấu tạo cơ bản của gang form.
Đừng nói với mình rằng bạn không biết gang form là gì nha. Thật vậy thì hãy đọc lại Gang Form là gì.
Trước tiên, để mình show cho bạn vài hình ảnh về Gang form.

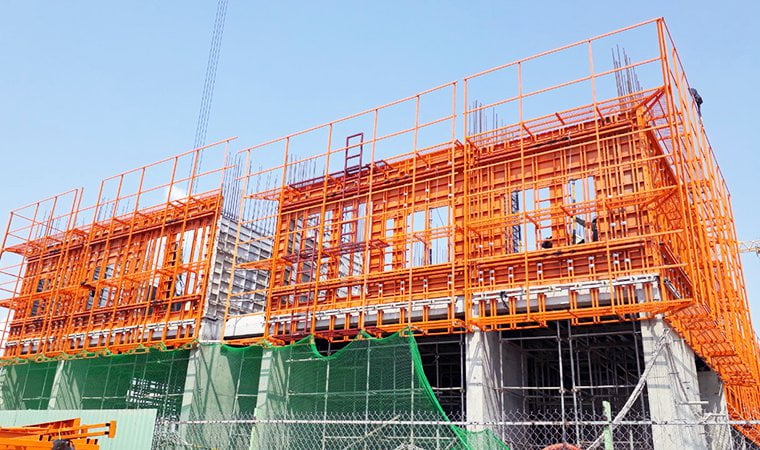

Khung Gang form cơ bản:

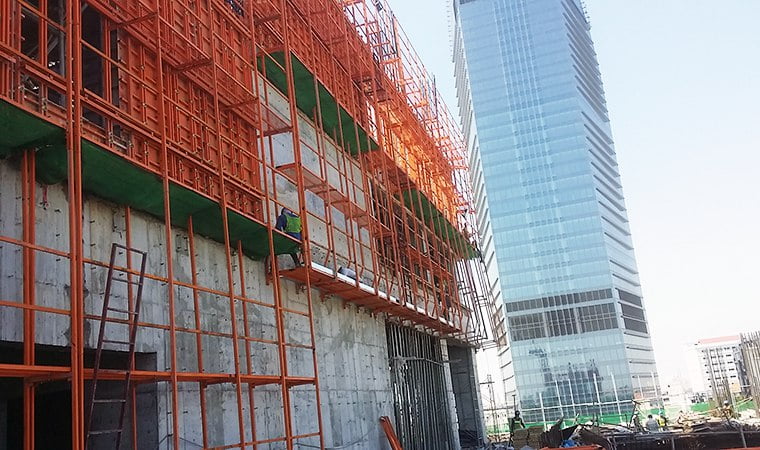

Gang form sau khi lắp dựng hệ sàn thao tác bên dưới:

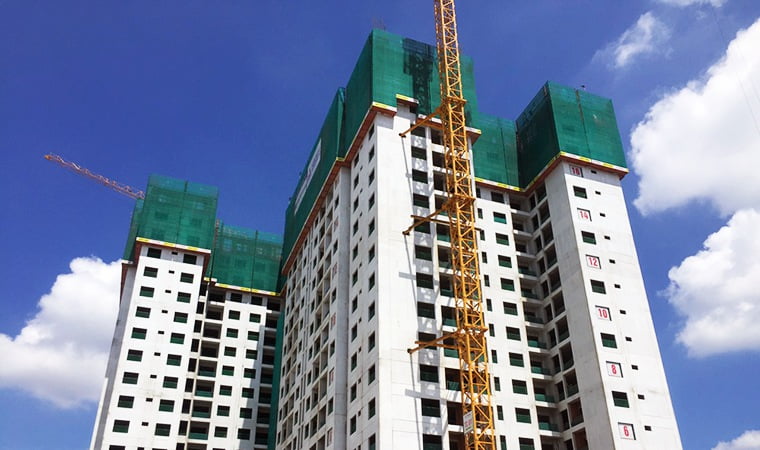

Gang form có thể loại bỏ hoàn toàn hệ giàn giáo thao tác bên dưới:

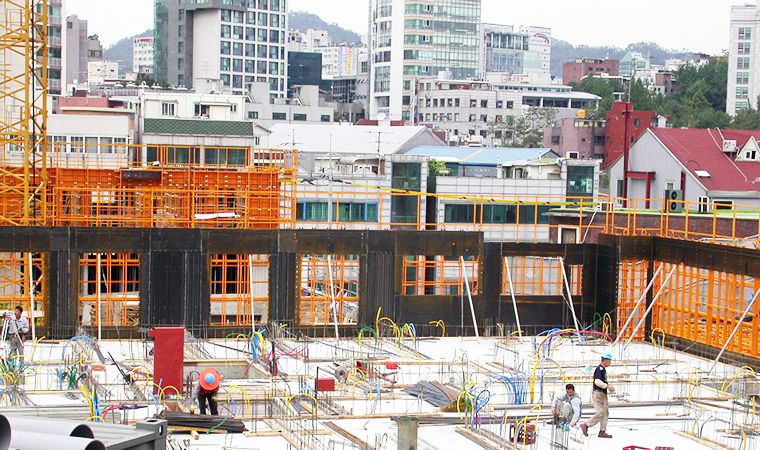

Mặt trong gang fom:
Gang form kết nối với hệ cốp pha nhôm bên trong:
Giờ thì vào luôn….
Nội dung chính:

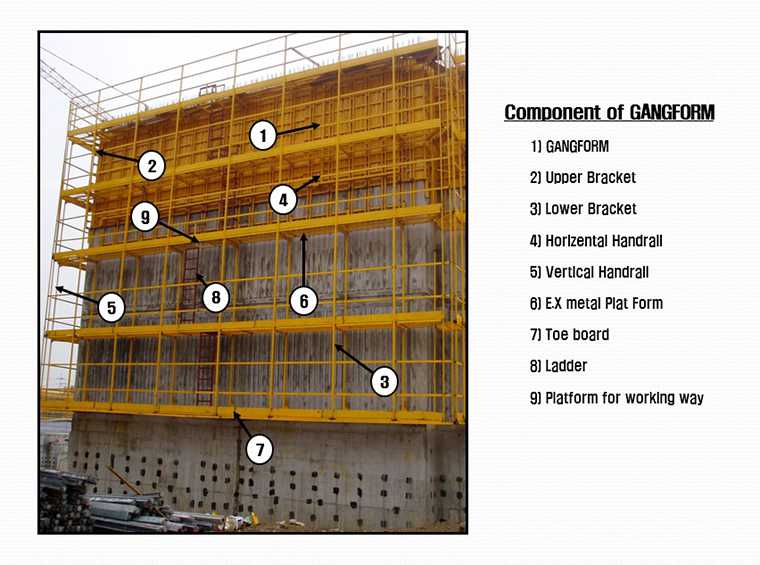

Cấu tạo cơ bản của Gang form
Gồm 4 thành phần chính: Gang form Sheet, Backet, Handrall và sàn thao tác Platform

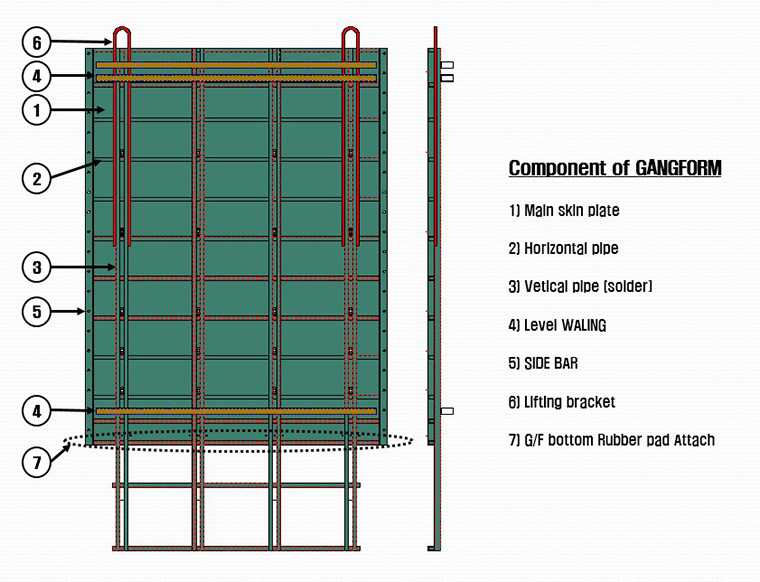

#1. Gang form Sheet (1)
Là tấm thép trực tiếp định hình bê tông, chính là cốp pha.
Mặt ngoài G/F Sheet được gia cố bằng các thanh (Pipe) dọc ngang.
Trên bề mặt tấm G/F có đục lỗ để xỏ la với tấm cốp pha nhôm bên trong nhà. Hàng lỗ được gia cường bằng các thanh Solder dọc.
Hàn lỗ dưới chân gang form sheet là lỗ của hệ neo anchor. Kết nối giữa Gang form với bê tông.
#2. Hệ Bracket (2), (3)
Gồm các thanh dọc ngang, tạo khung xương để lắp sàn thao tác và hệ bao che cho G/F.
#3. Sàn thao tác Platform (6)
Được gắn lên khung Bracket. Thường sàn được đặt ở 3-4 cao độ. Bố trí thuận lợi cho việc thi công lắp dựng cũng như thao tác của công nhân.
Khi sử dụng gang form, công tác hoàn thiện mặt biên cũng được thực hiện ở 1-2 tầng bên dưới tầng đang đổ bê tông.

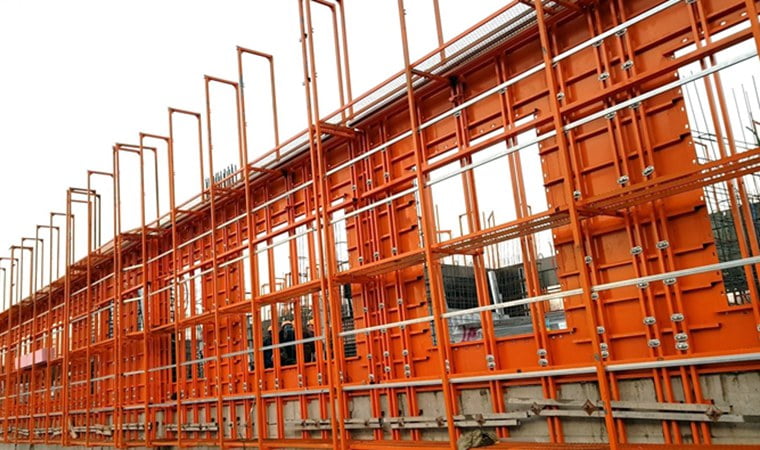

#4. Handrail (4), (5)
Là các thanh ngoài cùng, tạo nên hàng rào an toàn và lắp dựng lưới bao che. Gồm các thanh dọc ngang được gắn lên hệ Bracket.
#5. Các thành phần khác
Như thang leo, Sàn tiếp liệu, Waller connector để liên kết các mảng G/F lại với nhau,…

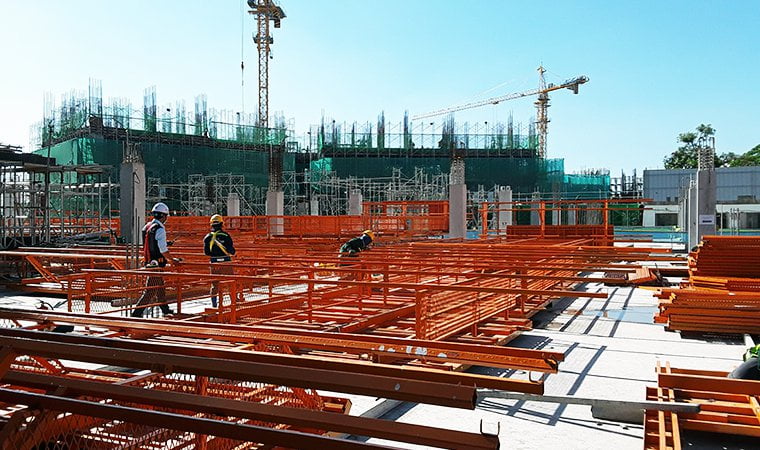

Kết nối các thành phần Gang form trước khi lắp dựng
Các thành phần sẽ được kết nối tại mặt đất. Những mảng G/F sheet được liên kết với nhau bằng bu lông.
Thanh bracket giữa các khung sẽ liên kết bằng waller.
Tùy vào tải trọng cẩu, sẽ tính toán số lượng khung phù hợp để có phương án số lượng kết nối.
Sau đó được cẩu lên và đưa các upper vào đúng vị trí đã định vị để gắn anchor kết nối với kết cấu bê tông.
Lắp đặt thêm một số chi tiết trước khi hoàn tất công các.
Mời bạn xem video diễn hoạt 3D Gang form:
