Sự cố xảy ra tại công trường sử dụng coffa nhôm (P6)

Với những công trình có yêu cầu thẩm mỹ cao đặc biệt đối các dự án nhà phố biệt thự. Thì các sự cố coffa nhôm liên quan đến bề mặt bê tông sẽ khiến công tác defect sửa chữa trở nên phức tạp và khó khăn hơn.

Vì vậy mình xin dành ra một số bài viết trong series sự cố coffa nhôm để tập trung cho các nội dung về sai số kết cấu tường biên và nhà phố biệt thự.

Xem thêm : Sự cố nứt tường biên bê tông và giải pháp khắc phục

Sai số tường vách bê tông

Mặt bê tông vách bị phình hoặc lồi lõm là một trong những sự số coffa nhôm mình đã từng chia sẻ. Nguyên nhân được đề cập là do sai số tấm vách hoặc hư hỏng do tháo lắp không đúng kỹ thuật.

Ở đây mình xin chi tiết hơn hiện tượng gặp phải đối với công trình có tường kiến trúc đổ toàn khối và nhà phố biệt thự.

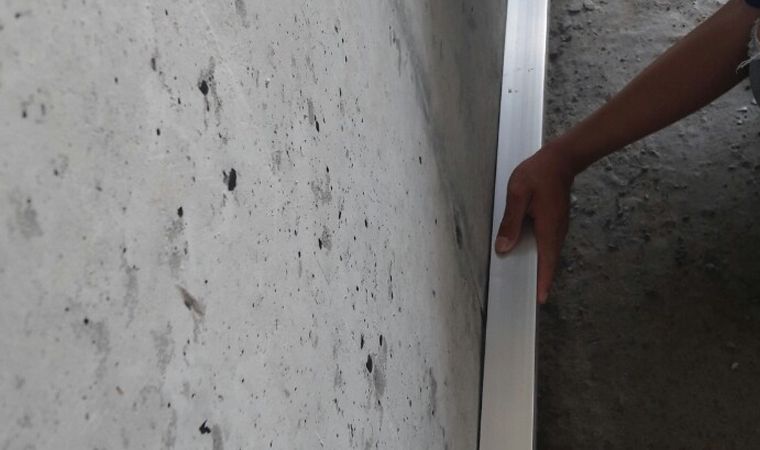

Bê tông chân vách không thẳng

Có thể dễ dàng nhận thấy bằng mắt thường. Hoặc khi kiểm tra bằng thước thẳng. Một số vị trí sẽ bị lồi lõm và không đều mặt, hiện rõ vết hằn của từng tấm coffa nhôm.

Sự cố coffa nhôm

Nguyên nhân

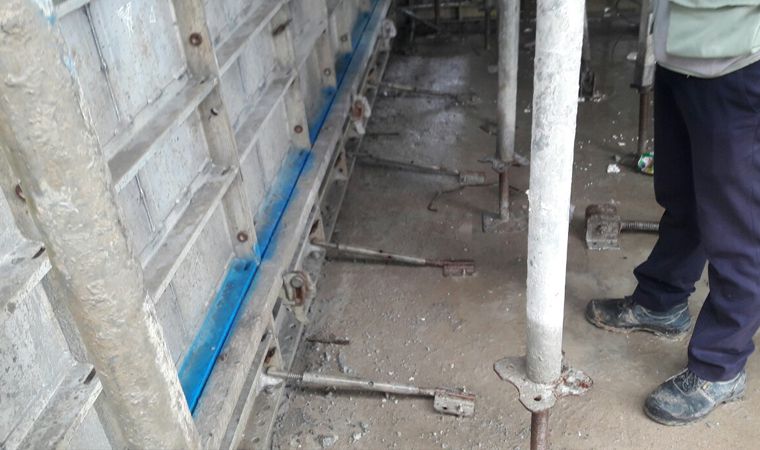

  • Bố trí chống chân như đối với vách chịu lực công trình cao tầng (khoảng cách 1050 – 1350 mm) thường không đảm bảo
  • Lớp gông đầu tiên không thể hạ thấp hơn do cách bố trí lỗ và phương án tháo coffa (đặt thấp khó gông, khó tháo)
  • Tùy chỉnh chống tăng (chống chân) không đúng biên độ vách
  • Áp lực, độ dâng bê tông thay đổi do mật độ thép.

Khắc phục

  • Bố trí mật độ chống chân dày hơn bình thường với khoảng cách < 900 mm
  • Tìm giải pháp hạ thấp lớp gông chân. Dùng chống tăng chống trực tiếp lên gông thay vì chống độc lập tại vị trí xỏ chốt
  • Nghiệm thu mặt phẳng biên độ kết cấu. Bao gồm các tấm đầu vách và tất cả các tấm vách giữa vách.

Sự cố coffa nhôm

Xem thêm : Sự cố coffa nhôm xảy ra tại công trường (P3)

Bê tông vách bị phình tại bụng tấm nhôm

Vị trí phình bụng thường bắt gặp tại ngay giữa tấm coffa nhôm. Hoặc tại các mối nối tấm bằng bu lông. Đặc đối với các tấm có kích thước lớn.

Sự cố coffa nhôm

Nguyên nhân

  • Tấm coffa nhôm bị lồi lõm, biến dạng bề mặt
  • Quy cách kích thước, số lượng sườn không đạt yêu cầu
  • Khớp nối bằng bu lông dễ bị biến dạng khi tháo lắp
  • Khó vệ sinh tại các liên kết bằng bu lông. Khiến bê tông dễ bám bẩn, gây sai số lớn
  • Thiếu gông chống cho những tấm nhôm có kích thước lớn
  • Quan trọng : Bề dày vách mỏng hơn 200 mm. Khi đổ bê tông, đầm dùi dễ va chạm làm biến dạng bề mặt tấm nhôm.

Khắc phục

  • Tính toán kiểm tra khả năng chịu tải của các tấm nhôm vượt khổ
  • Bố trí thêm sườn để tăng độ cứng
  • Chống tăng cường cho những vị trí có tấm coffa vách có bề rộng lớn hơn 450 mm
  • Có thể thay thế liên kết bu lông bằng nêm chốt. Để dễ dàng tháo lắp vệ sinh.

Góc vuông tường không ke

Sự cố coffa nhôm này thường gặp tại vị trí góc giữa tường biên và tường chịu lực đổ liền khối. Và hiện tại chưa thể xác định nguyên nhân chính xác.

Sự cố coffa nhôm

Xem thêm : Sự cố coffa nhôm tại công trường (P3)

Tuy nhiên, đối với công trình có tường biên hay nhà phố biệt thự, sự cố coffa nhôm góc tường không ke có thể do một số nguyên nhân cơ bản sau đây

Nguyên nhân

  • Sử dụng coffa góc không đúc liền khối. Thường thì các góc trong sẽ được chế tạo từ các thanh SC (Slab conner) đúc nguyên khối. Nên độ cứng khá cao. Nếu cấu kiện coffa nhôm góc trong này được hàn lại từ 2 thanh thẳng thì độ cứng giảm đi đáng kể. Dễ bị cong vênh khi tháo (vị trí góc rất khó tháo)
  • Khi dùng coffa góc có kích thước cạnh lớn (tổng chiều dài 2 cạnh thường không lớn hơn 300mm). Trong khi đó không thể bố trí gông chống cho tấm góc như các tấm phẳng khác nên dễ bị biến dạng
  • Quan trọng : Không canh chỉnh vị trí góc trước khi tùy chỉnh các tấm phẳng bên ngoài. Nếu canh chỉnh từ cạnh biên vào, khiến cho IC dễ biến dạng hoặc không thể chỉnh sửa nếu lắp không chính xác.

Khắc phục

  • Nên sử dụng IC liền khối khi thiết kế coffa nhôm
  • Tăng số lượng, khoảng cách sườn gia cố khi gia công
  • Bố trí hệ gông chống vách càng sát mép IC hoặc bổ trợ cho chúng càng tốt
  • Tháo lắp đúng kỹ thuật. Tránh tình trạng hư hỏng, cong vênh các IC góc. Nên bẻ gãy đầu la trước khi tháo IC
  • Quan trọng : Phải canh chỉnh chính xác từ góc tường trở ra mép vách. Tránh tình trạng canh dồn về góc.

Sự cố coffa nhôm

Bê tông đỉnh tường không đều mặt

Sự số coffa nhôm này hay xuất hiện khi sử dụng coffa nhôm để đổ toàn khối bê tông mái. Do khung nhà đi theo kích thước, phần mái ghép từng tấm ván khuôn đã fix thông số. Trong khi đó sai số cộng dồn từ nhiều nước sử dụng.

Vệ sinh hoặc bảo dưỡng ván khuôn nhôm có thể giảm thiểu tình tạng này.

Xem thêm : Các phương pháp vệ sinh coffa nhôm

Sự cố coffa nhôm

Sai số kết cấu

Bỏ qua các sai số do biến dạng của hệ coffa nhôm. Ở đây mình xin nêu ra một vài sự cố coffa nhôm mà nguyên nhân xuất phát từ quá trình thi công tại hiện trường.

Tường bê tông bị ngã hoặc lệch chân

Sau khi tháo coffa và kiểm tra có thể phát hiện độ lệch tâm hoặc sai vị trí của tường bê tông.

Nguyên nhân

  • Không kiểm tra, nghiệm thu chính xác vị trí lắp dựng coffa nhôm.
  • Kiểm tra độ lệch bằng dọi và mắt thường
  • Chỉ kiểm tra các tấm đầu và cuối vách, bỏ qua các tấm ở giữa.

Khắc phục

  • Dùng máy lazer kiểm tra và điều chỉnh vách trong quá trình thi công
  • Sử dụng chống tăng, cáp để đảm bảo vách luôn thẳng đứng đúng tim
  • Giám sát công tác vệ sinh ván khuôn trước và sau khi đổ bê tông
  • Tổ chức nghiệm thu, kiểm tra trước khi tiến hành công tác tiếp theo.

Sai số cửa

Cửa không còn đúng kết cấu. Cụ thể là giảm kích thước hoặc bị ngã đầu (chân) vách là một trong những sự cố coffa nhôm hay gặp phải tại hiện trường.

Nguyên nhân gây ra sự cố coffa nhôm này có thể xuất phát từ công tác kiểm tra giám sát không kỹ lưỡng. Cộng thêm sai số cộng dồn do coffa nhôm bị bám bẩn, cong vênh và không được vệ sinh, phục hồi.

Sự cố coffa nhôm

Khắc phục

  • Dùng máy lazer kiểm tra và điều chỉnh vách trong quá trình thi công
  • Bố trí thêm thanh gông theo phương ngang cửa
  • Kết hợp chống đạp từ 2 bên cạnh cửa
  • Dùng ván hoặc nêm chân để đảm bảo các tấm nhôm được lắp đúng cao độ
  • Giám sát công tác vệ sinh ván khuôn trước và sau khi đổ bê tông
  • Tổ chức nghiệm thu, kiểm tra trước khi tiến hành công tác tiếp theo.

Sai số ban công, mái

Cũng giống như các cấu kiện như kicker hay thành dầm biên mà mình đã từng chia sẻ. Thì ở đây, phần bê tông ban công và vòm mái cũng thường bị ngã đầu hoặc sai lệch kết cấu.

Sự cố coffa nhôm

Nguyên nhân

  • Không thể bố trí la tại các vị trí đỉnh kết cấu
  • Không có biện pháp gông chống phù hợp để thay thế
  • Sai số cộng dồn từ nhiều tấm coffa nhôm.

Khắc phục

  • Có thể khoan lỗ tấm nhôm xỏ xuyên ti giằng để liên kết
  • Hàn kéo đầu thanh gông hệ coffa nhôm thành viên vào thép sàn hoặc SC sàn.

Sự cố coffa nhôm

Xem thêm : Sự cố coffa nhôm tại công trường (P2)

Lời kết

Một số sự cố coffa nhôm được mình chia sẻ trong bài viết này, có thể bạn đã từng được biết đến thông qua các nội dung giới thiệu ở các phần trước. Tuy nhiên, ở đây mình chia nhỏ vấn đề để bạn hình dung rõ nét hơn từng trường cụ thể.

Có thể nói, sử dụng coffa nhôm cho nhà phố biệt thự và tường biên kiến trúc là xu hướng khá mới mẻ ở nước ta. Nên việc tồn tại các sự cố ngoài ý muốn là không thể tránh khỏi.

Gặp phải và tìm cách khắc phục sẽ giúp đơn vị cung cấp và nhà thầu thi công hoàn thiện hơn giải pháp ván khuôn mới này.

Xem thêm : Việt Nam đã sẵn sàng cho coffa nhôm nhà phố biệt thự

Một số vấn đề cần thảo luận

  • Liệu mật độ thép cấu tạo của tường biên, tường bao, tường không chịu lực có làm tăng độ dâng và áp lực của bê tông lên coffa nhôm ?
  • Biện pháp đầm dùi, gõ thành hay thành phần bê tông khi thi công tường biên, nhà phố biệt thự có ảnh hưởng đến chất lượng coffa nhôm, sai số bề mặt bê tông hay không ?
  • Có thể sử dụng bê tông tự lèn để giảm thiểu việc sử dụng đầm dùi cho kết cấu mỏng ?
  • Với việc sử dụng quá nhiều cấu kiện có hình dạng, kích thước đặc biệt được sản xuất thủ công có gây ra sai số và giảm độ bền của coffa nhôm ?

Trên đây là một số gợi ý liên quan đến các sự cố coffa nhôm xảy ra đối với công trình nhà phố biệt thự và tường biên bê tông. Hi vọng sẽ giúp ích cho công việc của bạn.
