Phương án kết nối giữa coffa nhôm và ván khuôn gỗ (P.1)

Phương án kết nối giữa coffa nhôm và ván khuôn gỗ luôn được các nhà thầu quan tâm khi lên phương án coffa cho mỗi dự án. Vì chi phối bởi nhiều yếu tố như: Kinh phí, tiến độ, kết cấu, biện pháp thi công,..

Trong loạt bài viết này mình sẽ chia sẻ một số thông tin liên quan đến việc kết nối giữa coffa nhôm và ván gỗ đang phổ biến tại Việt Nam.

Trước tiên, chúng ta hãy phân tích một chút về phạm vi sử dụng:

  • Dùng tấm nhôm để đổ vách đến cao độ đáy dầm hoặc sàn, phần dầm sàn dùng ván.
  • Dùng nhôm đổ cho vách đến chiều cao 2.45 m từ mặt sàn, phần chiều cao còn lại dùng ván.
  • Những vị trí Nhôm không thể thiết kế.
  • Dùng ván cho một phần sàn…

Trong phần 1, mình sẽ giới thiệu đến bạn một số phương án thường gặp.

Dùng coffa nhôm để đổ vách đến cao độ đáy dầm hoặc sàn

Nhà cung cấp đã đề xuất phương án sử dụng một cấu kiện đặc biệt để làm mối nối giữa nhôm và gỗ. Thường có 2 loại cơ bản

Steel beam (STB)

Làm bằng thép, cạnh khoan lỗ sẵn để nối với nhôm (cấu tạo profile như tấm nhôm), cạnh có gắn sẵn thanh gỗ 45×45 để đóng đinh sàn. Với vị trí dầm giao vách, STB có dạng hình chữ L, gỗ sẽ gắn theo cạnh, một để đóng ván sàn, một cho đáy dầm, một cho thành dầm. Vị trí còn lại khoan lỗ nối với nhôm.

Xem thêm: STB là gì, cấu tạo ra sao?

coppha nhôm và ván

Vậy dùng STB có ưu nhược điểm gì?

  • Ưu điểm: Dễ thiết kế, linh hoạt, sản xuất và thi công, giá thành rẻ
  • Nhược điểm: Bằng thép nên dễ bị rỉ sét, tuổi thọ kém. Dễ bị sai lệch kết cấu, mặt vách không thẳng.

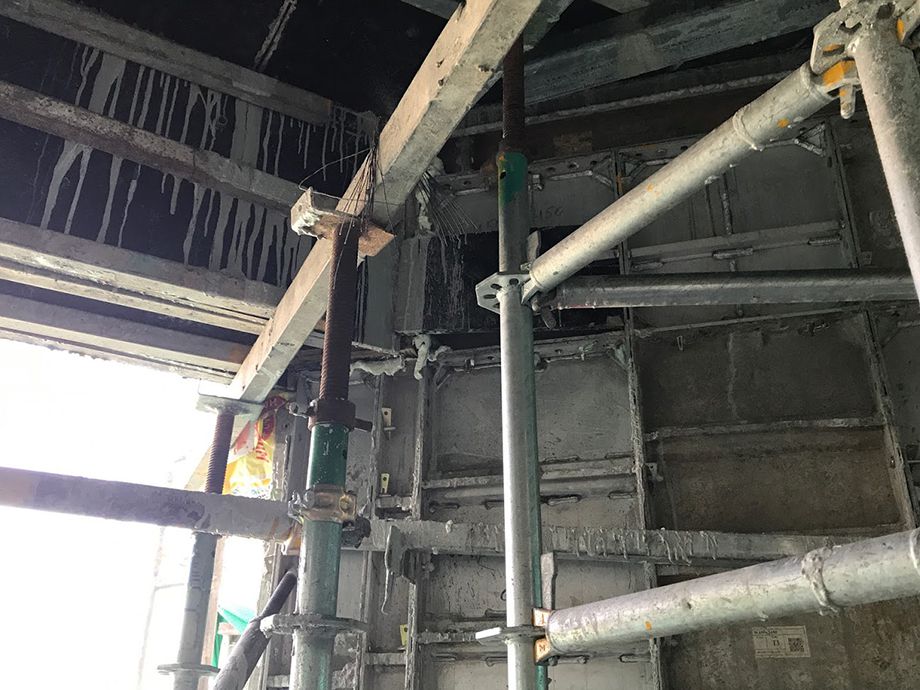

SC (Slab Conner)

Là cấu kiện dùng để chuyển hướng coffa nhôm từ phương đứng cột vách sang phương ngang đáy dầm, sàn.

Xem thêm: Các cấu kiện cơ bản trong hệ coffa nhôm

  • Ưu điểm: Chất lượng bề mặt bê tông, tuổi thọ cao, có khả năng tận dụng.
  • Nhược điểm: Không linh hoạt, khó tháo lắp, gía thành cao.

coppha nhôm và ván

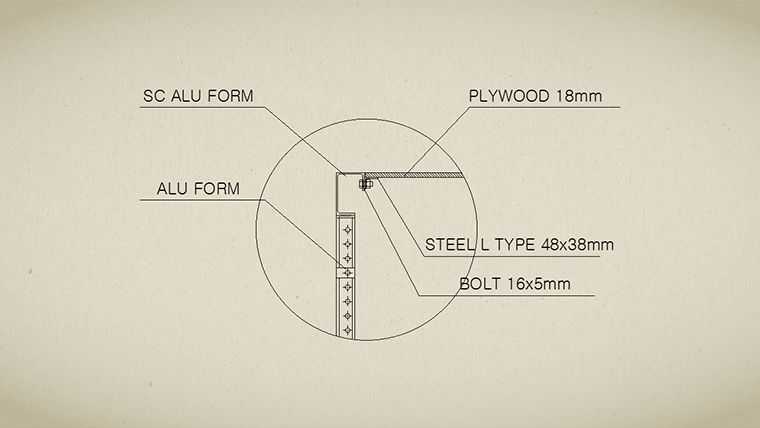

Ngoài ra hiện nay một số nhà cung cấp còn đề xuất phương án : Dùng thanh thép L bắt bu long với SC sau đó đặt ván lên trên.

coppha nhôm và ván

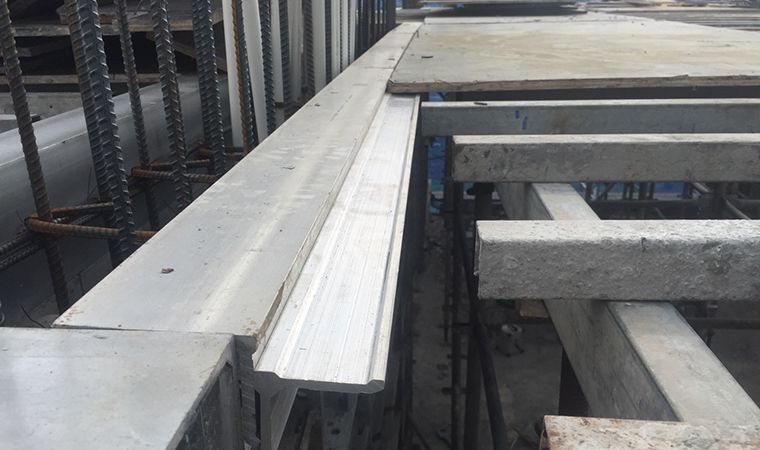

Hoặc có thể sử dụng rocker (thanh chân của tấm nhôm vách) gắn vào SC lệch cao độ 18 mm để làm gờ cho ván sàn. Rocker liên kết với SC bằng nêm chốt và có thể tháo rời.

liên kết cốp pha nhôm và ván

Mình tạm kết thúc phần 1 ở đây. Phương án liên kết giữa nhôm và ván sẽ được giới thiệu ở phần tiếp theo.
