Phương án kết nối giữa coppha nhôm và ván khuôn gỗ (P.3)

Chào mừng bạn đến với phần 3 chủ đề Phương án kết nối giữa cốp pha nhôm và ván khuôn gỗ.

Trong các phần trước mình có nhắc đến một số biện pháp chủ động (phần 1) và các cách giải quyết gián tiếp (phần 2). Trong bài này mình sẽ giới thiệu đến bạn một số đề xuất có thể áp dụng để bổ sung vào phương án thiết kế.

Xem thêm :

Nếu như sử dụng STB và SC đặc biệt để giải quyết liên kết giữa tấm nhôm phương đứng (cột vách) và ván khuôn truyền thống trên phương ngang (dầm sàn). Thì ở đây, mình sẽ chia sẻ với bạn làm thế nào để kết nối giữa tấm ván với tấm nhôm trên cùng mặt phẳng một cách chủ động.

Sử dụng Al-Plywood Connector

Một cấu kiện đặt biệt có khả năng liên kết giữa tấm nhôm và ván gỗ. Thông qua profile đóng chốt, hộp gỗ đóng đinh. Chức năng của nó gần giống với STB. Tuy nhiên có tác dụng liên kết giữa 2 đối tượng trên cùng mặt phẳng.

Al-Plywood Connector được chế tạo toàn khối (đúc bằng khuôn). Một cạnh Profile đặt biệt (nhỏ hơn 63.5mm) khoan lỗ để đóng chốt như tấm nhôm bình thường. Cạnh còn lại dạng hộp đặt thanh gỗ 30x30mm làm chỗ đóng đinh cho ván. Để tránh tình trạng tách rời khi thao tác, thanh gỗ được bắt vít với hộp nhôm.

coppha nhôm và ván

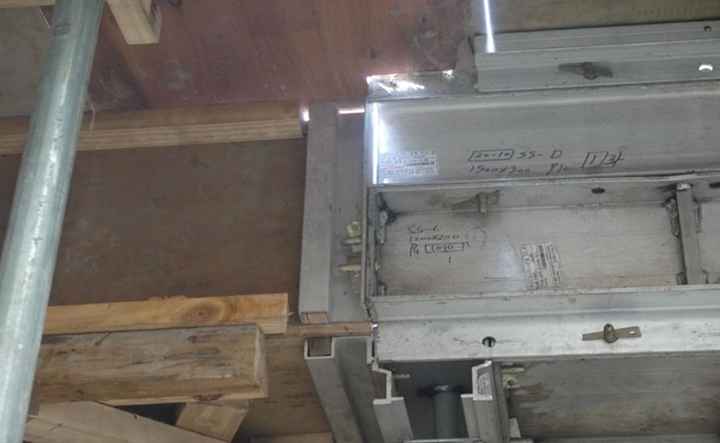

Liên kết với tấm nhôm bằng Pin. Tạo ra một khoảng hở theo cao độ bê tông bằng với bề dày của ván sàn (12, 15, 18mm,…).

coppha nhôm và ván

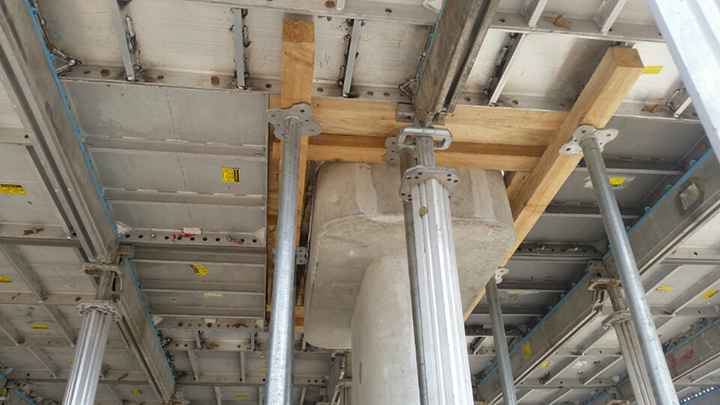

Al-Plywood Connector được sử dụng tại vị trí tiếp giáp giữa cốp pha nhôm và ván gỗ trên phương ngang (sàn, đáy dầm).

coppha nhôm và ván

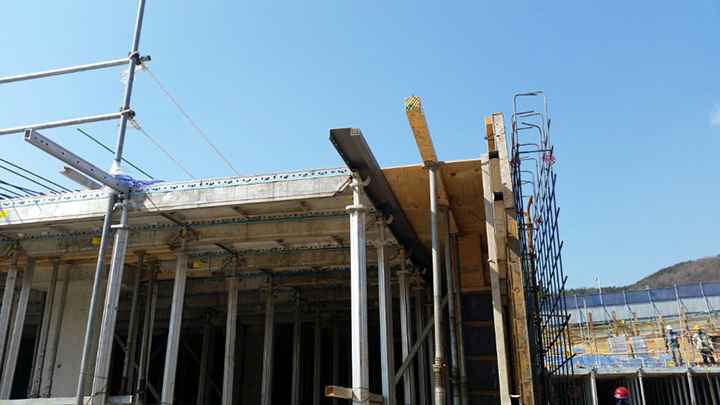

Hoặc được dùng tại vị trí chuyển giao ở thành dầm.

coppha nhôm và ván

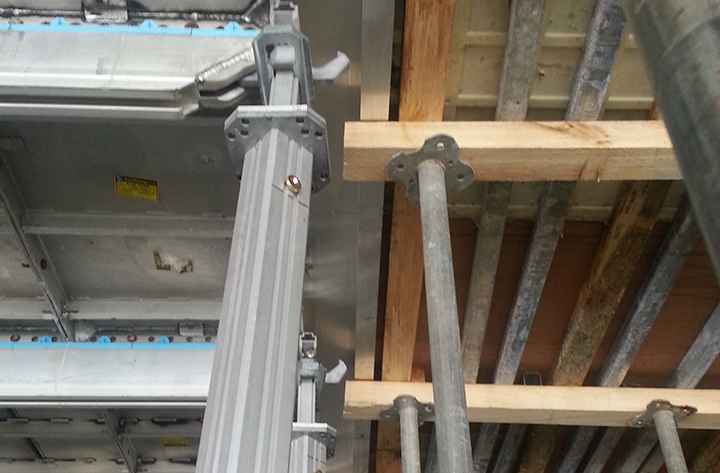

Vẫn phải bố trí chống tăng cường tại vị trí tiếp giáp để chống chuyển vị thẳng đứng.

coppha nhôm và ván

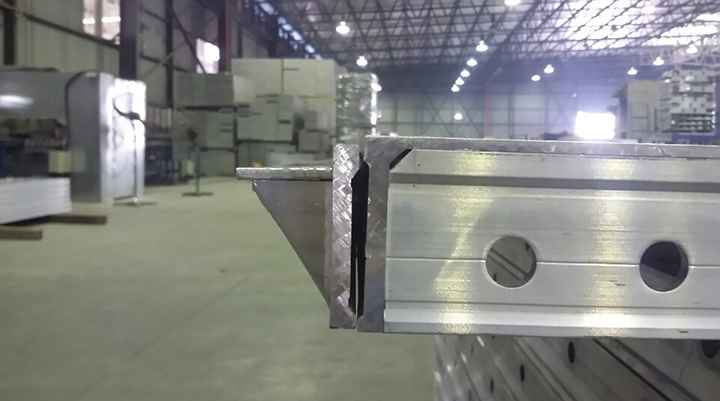

Dùng Al-Special Angle

Về chức năng tương tự như Al-Plywood Connector nhưng cấu tạo có phần khác.

Bằng cách hàn thủ công các cạnh profile nhôm lại với nhau. Giúp tạo khoảng hụt đủ vừa với chiều dày ván gỗ. Với phương pháp này, Al-Special Angle chỉ đóng vai trò làm điểm tựa cho tấm ván liên kề. Và hạn chế chuyển vị ngang tại vị trí kết nối.

coppha nhôm và ván

Không thể đóng đinh để cố định ván do vậy bố trí xà gồ và chống tăng cường là điều cần thiết.

Lời kết

Đến đây bạn có thể nhận thấy rằng có rất nhiều biện pháp khác nhau để giải quyết vấn đề. Tùy vào đặc thù của mỗi công trình cũng như khả năng thi công thực tiễn mà sử dụng những cách riêng.

Những gì mình đã chia sẻ có thể không đầy đủ. Đôi khi chúng ta cũng không cần quá chú trọng giải quyết liên kế này. Chỉ cần đảm bảo khả năng “tự chịu tải” của cốp pha nhôm và ván khuôn gỗ là được.

coppha nhôm và ván

Hi vọng những gợi ý của mình ở loạt bài vừa qua có thể mang lại cho bạn những thông tin bổ ích. Và sẽ tiếp tục chia sẻ đến bạn những phương án liên kết giữa ván khuôn gỗ và cốp pha nhôm ở các bài viết tiếp theo.
