Tiết lộ phương án cốp pha của Landmark 81

Tòa nhà xanh lớn nhất Việt Nam, tòa nhà cao nhất Việt Nam, đài quan sát cao nhất Việt Nam, top 20 tòa nhà cao nhất thế giới, tòa nhà cao tầng tốt nhất thế giới. Công trình có kết cấu móng lớn nhất thế giới….

Đó là những cái nhất bạn thường nghe khi nhắc đến Landmark 81.

Và hôm nay mình xin giới thiệu đến bạn thêm một cái “nhất” nữa: Phương án cốp pha hiện đại nhất từ trước đến nay tại Việt Nam (do Blog Coppha Nhôm bình chọn ^^).

Thông tin dự án

• Chủ đầu tư: Vingroup.
• Chiều cao: 461.2 m.
• Số tầng: 81.
• Diện tích xây dựng: 141000 m2.
• Tổng mức đầu tư: 30000 tỉ đồng.
• Thiết kế kiến trúc: Atkins.
• Thiết kế kết cấu: Arup.
• Thiết kế nội thất: Versace, Armani,…
• Thi công: Coteccons group.
• Khởi công: 26/7/2014.
• Hoàn thành: Dự kiến quý IV 2018.

Biện pháp cốp pha phần thân Landmark 81

Với việc “vượt mặt” khá nhiều nhà thầu nước ngoài nổi tiếng, Coteccons đã được Vingroup “chọn mặt gửi vàng” cho dự án quan trọng bậc nhất này.

Đó không chỉ là niềm tự hào của cán bộ công nhân viên Coteccons group mà còn là niềm vui chung của ngành xây dựng Việt Nam.

Phương án cốp pha mà Coteccons đã sử dụng bao gồm những gì?

Mình sẽ bật mí ngay bên dưới….

Tham gia vào dự án tầm cỡ này, Coteccons đã quyết định hợp tác với các đơn vị cung cấp giải pháp ván khuôn đình đám như Kumkang, Peri,..

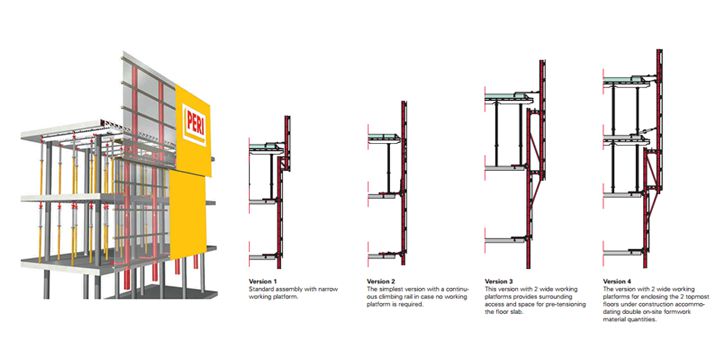

#1. Hệ Rail Climbing System RCS-P của Peri

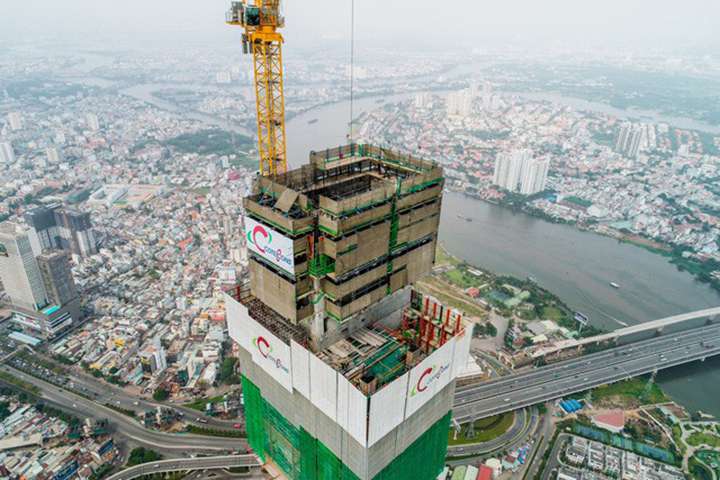

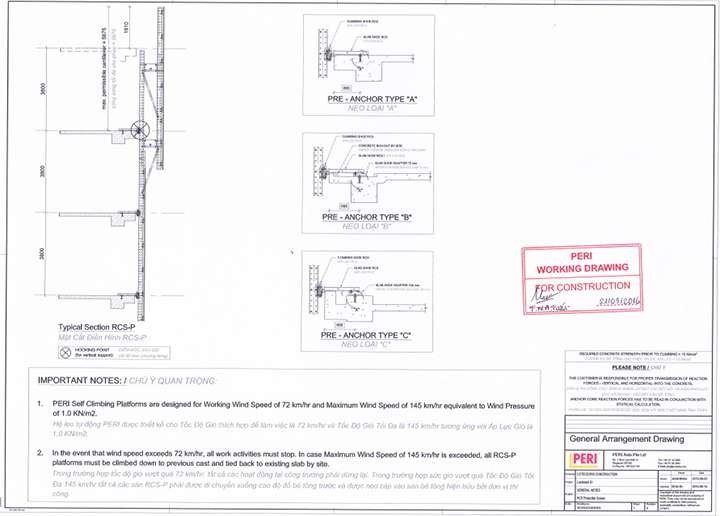

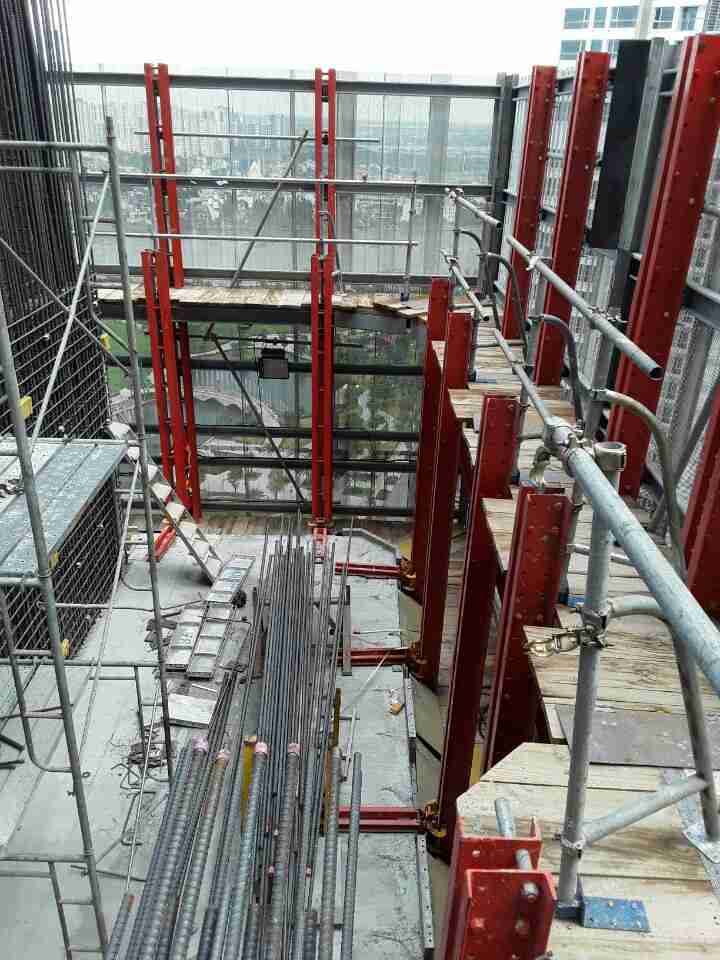

Bắt đầu từ tầng 7, hệ RCS-P của Peri được triển khai cho toàn bộ vùng biên công trình với chức năng bao che và hệ sàn thao tác.

RCS – P (Rail Climbing System Protection Panel) thuộc dạng ACS (Auto Cimbing System) một hệ thống “sàn thao tác tự leo”.

RCS-P phù hợp cho công trình siêu cao tầng với tính năng che chắn bảo vệ người lao động trước các cơn gió mạnh. Một tác dụng tích cực nữa là khả năng đính kèm những bảng hiệu quảng cáo cực lớn.

Được neo vào tòa nhà thông qua Slab Shoes hoặc Slab Stopend Shoes với các Climbing Shoes. Đảm bảo khả năng liên kết và an toàn cho cả hệ thống.

RCS-P có thể được nâng lên bằng cẩu tháp hoặc tự leo bằng hệ xilanh Cylinders và máy kích thủy lực Hydraulic.

Protection panel của Peri hoàn toàn phù hợp với các điều kiện thời tiết khác nhau. Lưới bao che, sàn thao tác bằng gỗ (hoặc tôn) có khả năng làm ấm khi nhiệt độ thấp.

Tuy nhiên lại có thể ngăn ngừa sự tích tụ nhiệt độ nếu thời tiết nóng bức. Và đặc biệt cung cấp đủ ánh sáng bên trong công trình.

Xem thêm:

• Catalogue giới thiệu hệ RCS của Peri.
• Tìm hiểu về hệ Climbing Systems.

#2. Hệ cốp pha nhôm Kumkang

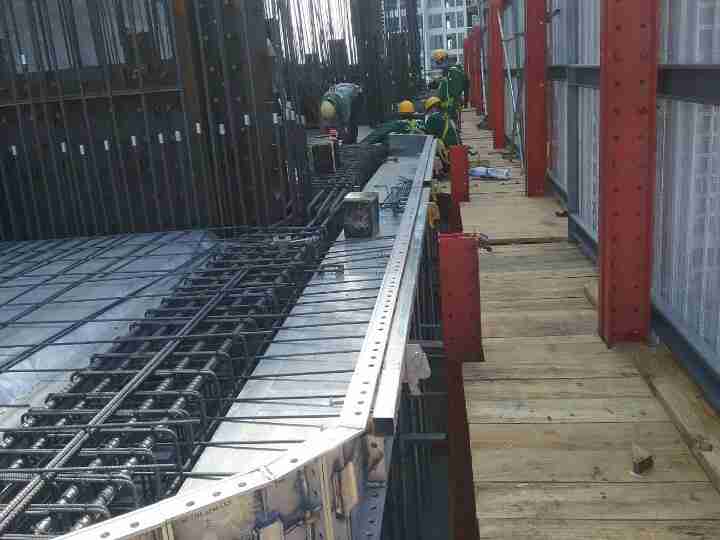

Hệ cột vách dầm sàn và một phần của lõi – kết cấu chịu lực chính của công trình được sử dụng ván khuôn nhôm để định hình bê tông. Cốp pha nhôm được bắt đầu sử dụng ở tầng 9.

Với chiều cao khủng của tòa nhà, kích thước vách cũng không thể bình thường được.

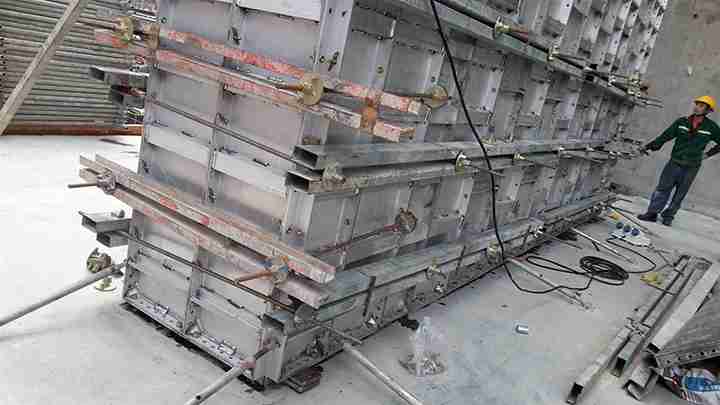

Hệ thép I và thép chịu lực chằng chịt bên trong kết cấu là nguyên nhân chính khiến cho hệ cốp pha nhôm cũng không thể tự liên kết bằng tie la như thường lệ.

Những tấm nhôm bây giờ không khác ván khuôn gỗ là mấy. Công trường phải sử dụng gông và ti giằng để gia cố.

Nhiều lần thay đổi tầng cũng là thử thách lớn cho các Aluminum Formwork designer.

#3. Hệ Gang form và ACS 50, 100 của Kumkang

ACS là một hệ thống ván khuôn tự leo được vận hành bằng thủy lực được sử dụng cho các công trình cao tầng, các bức tường lõi và các cột cầu.

ACS là tên gọi chung và được phân loại bởi các tính năng khác nhau.

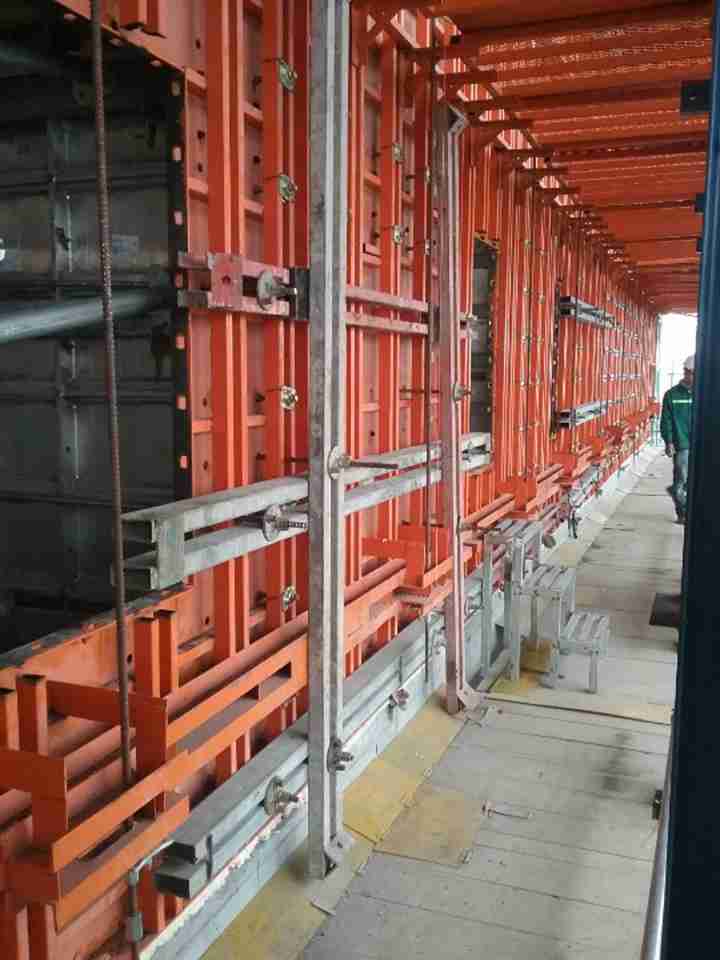

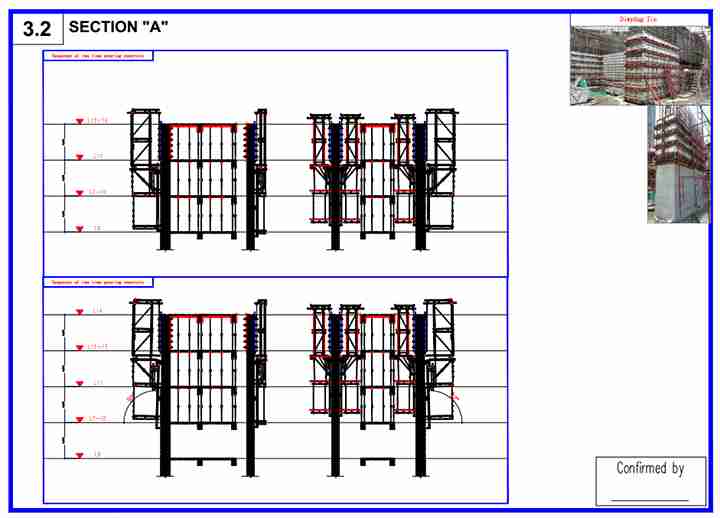

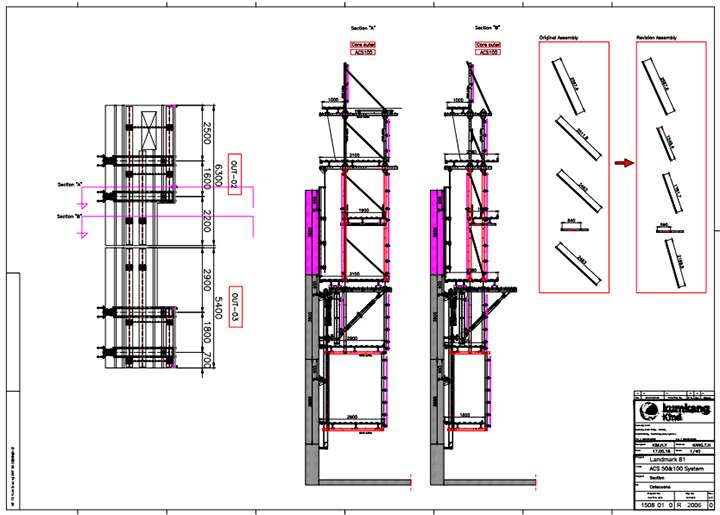

ACS của Kumkang được sử dụng cho Landmark 81 chính là KGB-H (Kumkang Gang-form Bracket – Hydraulic). Một hệ thống sàn thao tác tự leo được kết hợp với ván khuôn thép mảng lớn Gang form.

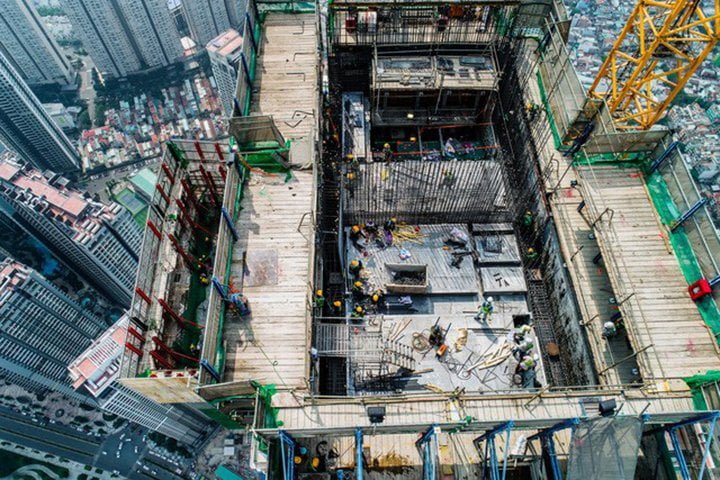

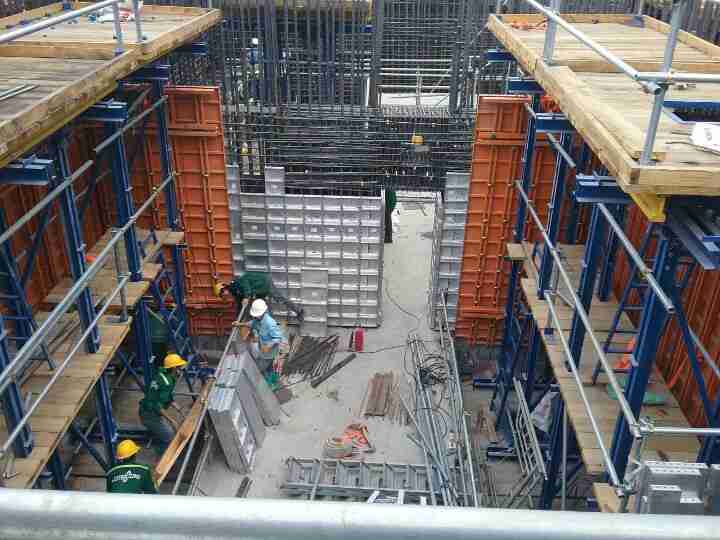

Kết cấu lõi của Landmark 81 được thi công trước so với bên ngoài khoảng 3 đến 4 tầng. Toàn bộ phần bên ngoài lõi và bên trong Elevator được sử dụng tổ hợp Gang form, KGB-H.

Xem thêm:

• Gang form là gì?
• Cấu tạo hệ Gang form.

Theo tiêu chuẩn bề rộng sàn thao tác của KGB chỉ vào khoảng 2.2m.

Tuy nhiên với Landmark 81 kích thước đó có thể lên tới gần 3m, đảm bảo không gian thao tác và tập kết vật tư cơ bản.

Bởi thế, tải trọng cho phép của hệ ACS được tính toán và thiết kế ở 50KN và 100KN cho neo Anchor. Do đó hệ được đặt tên là ACS 50, ACS 100.

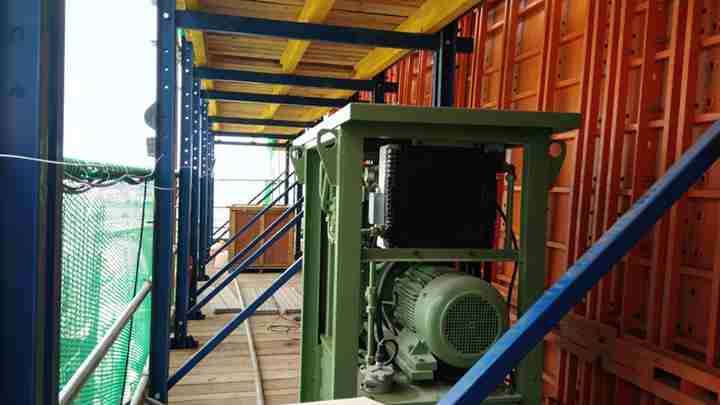

Auto Climbing System được trượt lên tự động bằng hệ thống điều khiển, xilanh và máy thủy lực Hydraulic.

Đến đây bạn có thể nhận thấy hệ thống Aluminum Formwork, Climbing Systems, Scaffolding Systems áp dụng ở LM81 đặc biệt hơn những gì vốn có của chúng.

Lời kết

Tạm gác lại sự kết hợp hài hòa giữa các công nghệ ván khuôn tiên tiến cùng với biện pháp thi công hiện đại ở đây.

Có thể nói, để tạo nên tính đột phá cho dự án Landmark 81 thì sự nổ lực và khả năng chinh phục thử thách của tập thể Coteccons group giữ vai trò cốt lõi.

Hi vọng bài viết này đã mang đến cho bạn những thông tin thú vị.

Xem thêm:

• Cốp pha nhôm ở dự án D’capitale có gì hay.
• Catalogue giới thiệu hệ KGB của Kumkang.

Lưu ý: Nội dung chỉ mang tính chất tham khảo, Blog Coppha Nhôm không chịu trách nhiệm trước tính bảo mật và chính xác trong biện pháp thi công.
