Nên loại bỏ giằng gia cố trong hệ chống đơn cốp pha nhôm?

Hệ chống chịu lực thường thấy trong cốp pha nhôm là hệ chống đơn và giằng gia cố.

Tuy nhiên hệ giằng ít khi được nhắc tới trong thiết kế cũng như tính toán mà được sử dụng dựa trên kinh nghiệm thi công.

Vì thế không tránh khỏi những quan điểm cho rằng:

Không cần thiết sử dụng giằng cho hệ chống khi đổ bê tông toàn khối bằng cốp pha nhôm.

Ở đây, chúng ta sẽ cùng nhau thảo luận về vấn đề “tranh cãi” này. Xoay quanh các nội dung:

• Tác dụng của hệ giằng.
• Nên có hay không giằng gia cố.
• Trường hợp nào bắt buộc sử dụng giằng.

Giằng gia cố trong hệ chống ván khuôn nhôm là gì?

Hình dưới bạn có thể nhận ra hệ giằng là các ống típ phương ngang. Dùng để kết nối các cây chống đơn với nhau thông qua cùm xoay.

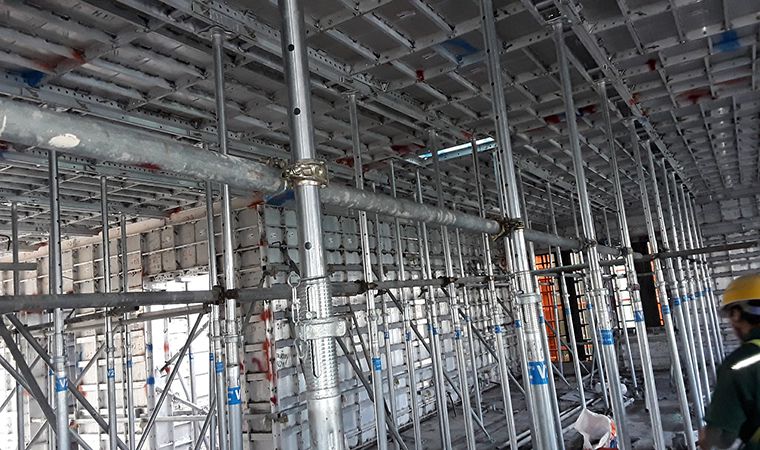

Hệ giằng chống cốp pha nhôm

Chúng được sử dụng cho hệ chống cốp pha nhôm ở tầng đang thi công.

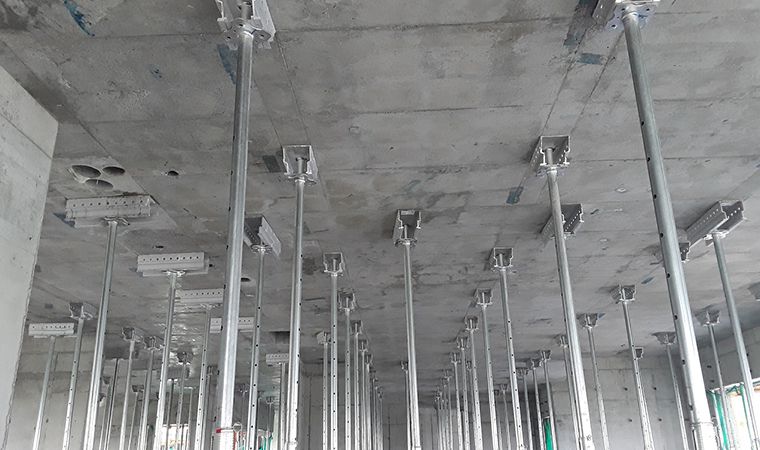

Hệ chống sau khi tháo cốp pha

Vì sao lại có ý kiến không nên dùng giằng gia cố cho hệ chống?

Ai cũng biết, cốp pha nhôm Việt Nam là loại hình ván khuôn được du nhập từ Hàn Quốc nên luôn tồn tại những câu hỏi so sánh.

Kiểu như vì sao ở Hàn Quốc họ không sử dụng mà chúng ta lại có?

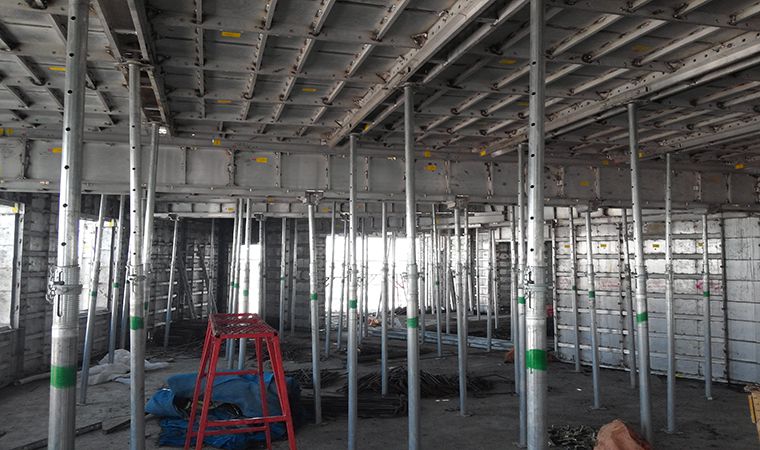

Hệ chống không sử dụng thanh giằng

Ngoài ra, trong cách tính toán cột chống không thấy sự ảnh hưởng của giằng ngang mà chỉ tập trung vào cấu kiện chịu nén.

Vậy cớ sao:

• lại không loại bỏ nó để giảm thiểu chi phí và tối ưu thời gian thi công?
• Chưa kể hệ giằng còn làm hạn chế không gian thoáng đãng theo đúng nghĩa cốp pha nhôm?

Chúng ta sẽ cùng nhau “mổ xẻ” vấn đề.

Công dụng của hệ giằng chống đơn là gì?

Theo lý thuyết, vai trò của hệ giằng thể hiện khi có lực xô ngang tác dụng lên hệ chống.

Công dụng của nó thể hiện cụ thể nhất qua việc:

• Kết nối các chống đơn với nhau tạo nên một hệ làm việc tương hỗ và ổn định ngang.
• Tạo điều kiện chịu lực tốt nhất cho chống đơn như tính toán.
• Có thể giúp tăng độ cứng và giảm chiều dài tính toán của cây chống.
• Hạn chế rủi ro khi có một chống gặp vấn đề về chịu tải.
• Góp phần hạn chế tình trạng ngã đầu vách, nở dầm biên.

Trên tính toán, cột chống tự nó đủ khả năng chịu tải trọng nhưng với điều kiện được chống đúng tâm. Không chịu tác dụng của hoạt tải ngang hoặc tải phát sinh.

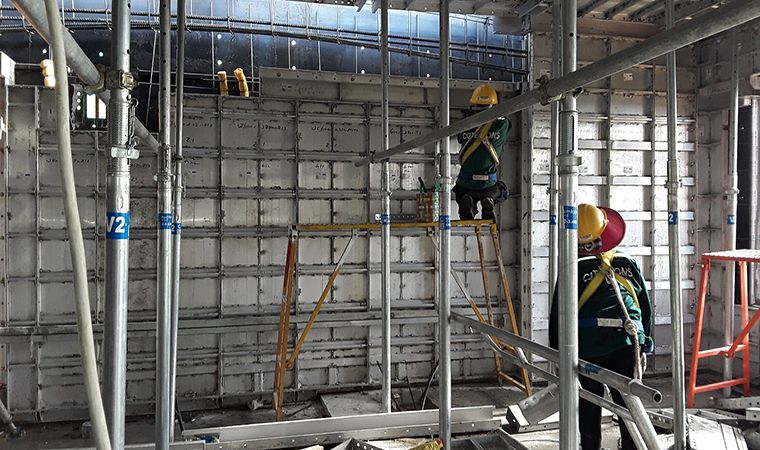

Hệ giằng ngang của công trình tại VN

Không phải ngẫu nhiên mà hệ chống ringlock và giáo nêm lại sử dụng giằng.

Vậy nên loại bỏ giằng ngang hay không?

Quan điểm của mình: KHÔNG.

Nhưng câu trả lời chính xác nhất cần phải có cơ sở tính toán khoa học. Không thể chỉ dựa trên những quan sát thực tế.

Nếu muốn loại bỏ cũng cần những chứng minh thuyết phục. Không thể căn cứ vào các đánh giá chủ quan hay luận điểm kinh tế để quyết định.

Bởi an toàn là tối thượng.

Thà mất chi phí để đảm bảo an toàn còn hơn tối ưu mà không chắc chắn. Để rồi phải đối mặt với những rủi ro không đáng có.

Dưới đây là quan điểm của mình.

Phân tích luận điểm

Theo mình, không thể chỉ căn cứ vào lí do: Cốp pha nhôm Hàn Quốc không sử dụng hệ giằng, để áp dụng cho các công trình VN.

Bởi các yếu tố:

Kết cấu Việt Nam khác với Hàn Quốc

Nhà cao tầng ở nước ta có chiều cao tầng khoảng 3.1 đến 3.5m, với hệ cột vách dầm sàn chịu lực. Phần lớn diện tích sàn kết nối với dầm mà không phải cột vách.

Do vậy, khi đổ bê tông toàn khối, tải trọng phương đứng truyền xuống hệ chống cốp pha dầm và sàn làn chủ yếu.

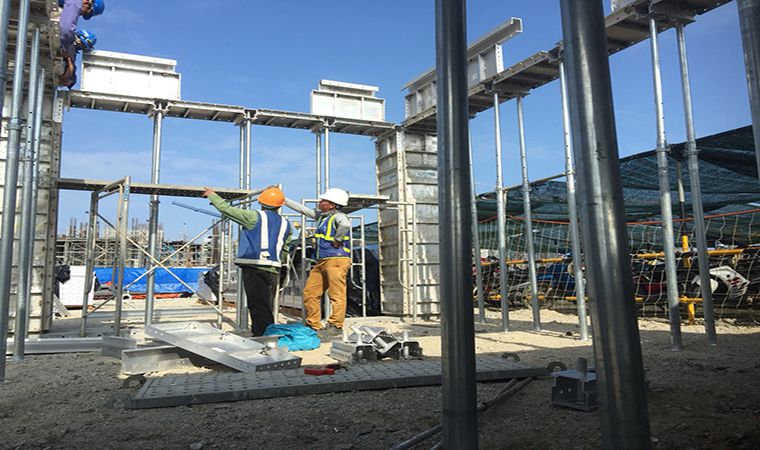

Hệ cốp pha nhôm tại Hàn Quốc

Trong khi đó với dự án Hàn Quốc, chiều cao tầng thấp hơn khá nhiều, rơi vào 2.7 đến 2.8m.

Toàn bộ hệ vách biên, tường ngăn đều được đổ toàn khối, hệ sàn gối trực tiếp lên cốp pha nhôm cột vách.

Ngoài ra, diện tích mặt bằng mỗi khối tháp nhỏ hơn rất nhiều so với Việt Nam, mỗi tầng khoảng 4-6 căn hộ. Trong khi chúng ta 30-40 căn…..

Nhiêu đó đủ thấy không thể so sánh kết cấu giữa Việt và Hàn.

Biện pháp đổ bê tông

Là yếu tố quan trọng hơn hết.

Với mặt bằng thi công lớn, thường thì cần bơm CPB không đủ đáp ứng việc phân phối bê tông, cần phải bố trí thêm cần bơm ngang.

Bạn thừa hiểu, đổ bằng bơm ngang sẽ sinh ra những hoạt tải nào.

Chính những rung lắc khi đổ bê tông là nguyên nhân chính khiến hệ chống đơn mất ổn định nếu không có hệ giằng gia cố.

Chưa kể nếu bơm xảy ra sự cố, bê tông bị dồn về một vị trí, làm tăng tải trọng lên một đầu chống nào đó.

Khi vượt quá dưới hạn cho phép sẽ gây mất ổn định cục bộ. Dễ lan rộng và mất ổn định toàn bộ.

Vấn đề gì xảy ra bạn có thể tưởng tượng.

Kỹ thuật thi công

Hệ chống sử dụng cho cốp pha nhôm thường là cây chống đơn.

Độ mảnh của nó bị chi phối rất nhiều vào chất lượng cũng như công tác giám sát thi công, kiểm soát độ lệch tâm.

Mặc dù luôn có hệ số an toàn cho những sai sót này. Nhưng không ai biết trước được hệ lụy.

Chưa kể những yếu tố chủ quan như:

• Sử dụng cây chống không đúng chủng loại.
• Kê chân cây chống cho đủ chiều cao.

Điểm lại biện pháp cốp pha nhôm Hàn Quốc.

Ván khuôn phương đứng 95% dùng cho cột vách, dầm chỉ chiếm 5%. Trong khi đó, Việt Nam chúng ta tỉ lệ này là 30, 70%.

Cộng thêm, toàn bộ mặt biên của họ dùng Gang form hoặc hệ ván khuôn trượt. Số lượng chống xiên, cáp kéo hay chống rút được sử dụng khá nhiều giúp hạn chế tối đa hoạt tải ngang tác dụng lên hệ chống sàn.

Nhưng không phải vậy mà họ loại bỏ hoàn toàn hệ giằng chống. Khu vực sàn biên công trình vẫn phải sử dụng đến giằng ngang, giằng dọc.

Còn chúng ta, phần lớn phương đứng là khoảng trống.

Hệ chống sàn phải gánh rất lớn lực ngang. Kháng lại với yếu tố nguy hiểm này, bản thân từng cây chống đơn riêng lẻ khó có thể đảm nhận.

Có nên bỏ hệ giằng công trình Việt Nam?

Xem thêm: Gang form là gì?

Tổng kết

Mời bạn xem ảnh này:

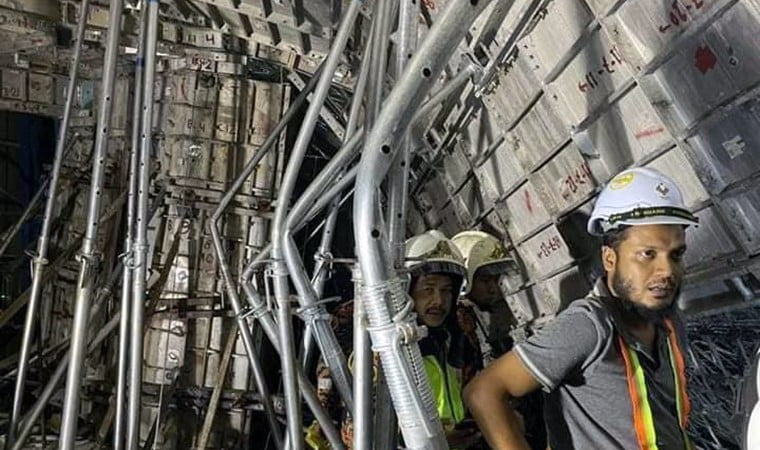

Sự cố do hệ chống không đảm bảo chịu lực ở Mã Lai

Sự cố xảy ra ở một công trình thi công cốp pha nhôm tại Malaysia.

Mình cho rằng, ít nhiều cũng liên quan đến việc không sử dụng giằng gia cố cho hệ chống cốp pha nhôm.

Dù bạn muốn loại bỏ hệ giằng hay không, theo mình bắt buộc phải sử dụng trong các trường hợp sau:

• Công trình có kết cấu sàn phẳng, không gian lớn, ít vách chịu lực.
• Chiều cao tầng lớn, sử dụng cây chống có chiều cao từ 3.4m trở lên.

Giờ thì, mình rất muốn nghe quan điểm của bạn!

Nên đọc: Sự cố liên quan đến hệ chống cốp pha nhôm
