#3 Cấu kiện cơ bản trong hệ cốp pha nhôm cầu thang

Cầu thang là một trong những kết cấu đặc biệt nhất của toàn bộ công trình. Vì vậy cốp pha nhôm cầu thang cũng có hình dạng và kích thước không điển hình.

Trong bài này, mình sẽ giới thiệu tên gọi và vai trò của một số tấm thường gặp.

stair

Xem thêm: Cấu kiện có bản trong hệ cốp pha nhôm

#1. Tấm vách

  • Tên gọi : Stair Al Wall Panel
  • Vai trò : Định hình bê tông vách trong cầu thang
  • Vị trí : Vách chiếu tới, chiếu nghỉ.

Hình minh họa:

wall-panel

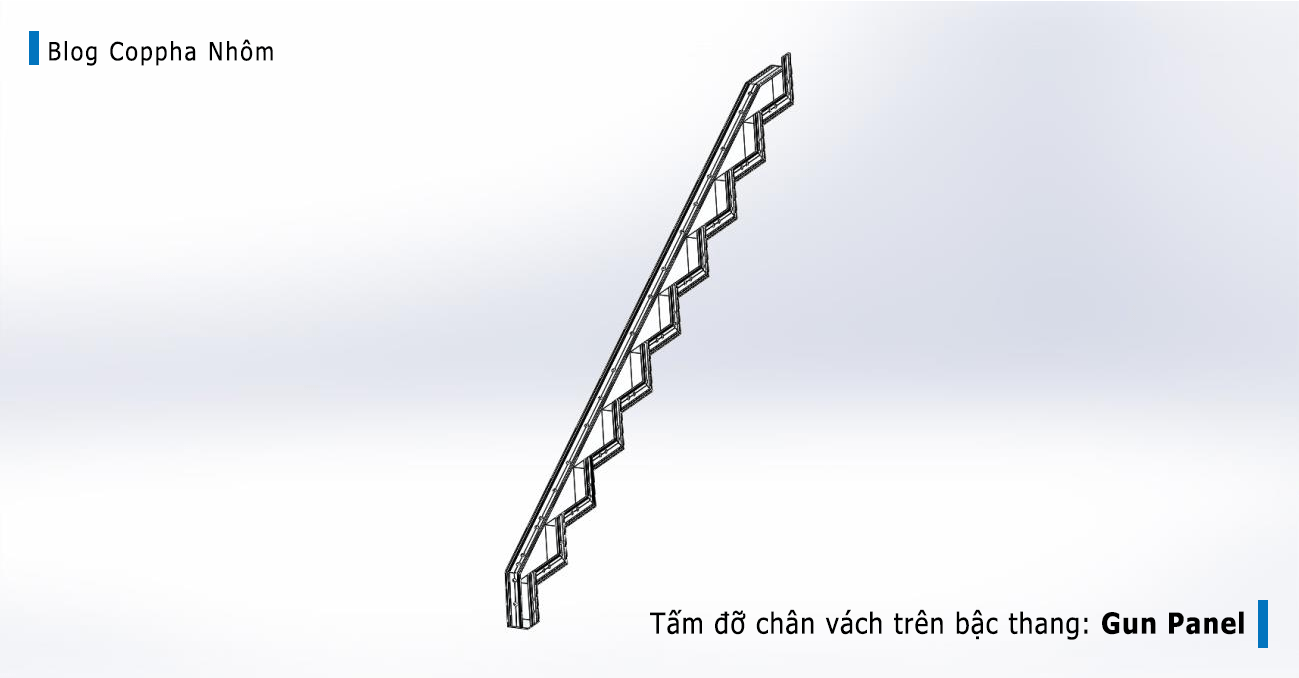

#2. Tấm GUN

  • Tên gọi: Gun Panel
  • Vai trò: Định hình bê tông chân vách và bậc thang
  • Vị trí: Góc vuông giữa bậc thang giao với vách

Hình minh họa:

gun-panel

#3. Tấm 3D cầu thang

  • Vai trò: Định hình bê tông lỗ thông thủy
  • Vị trí: Cuối lỗ thông thủy, chuyển hướng vế thang

Hình minh họa:

3dr-panel

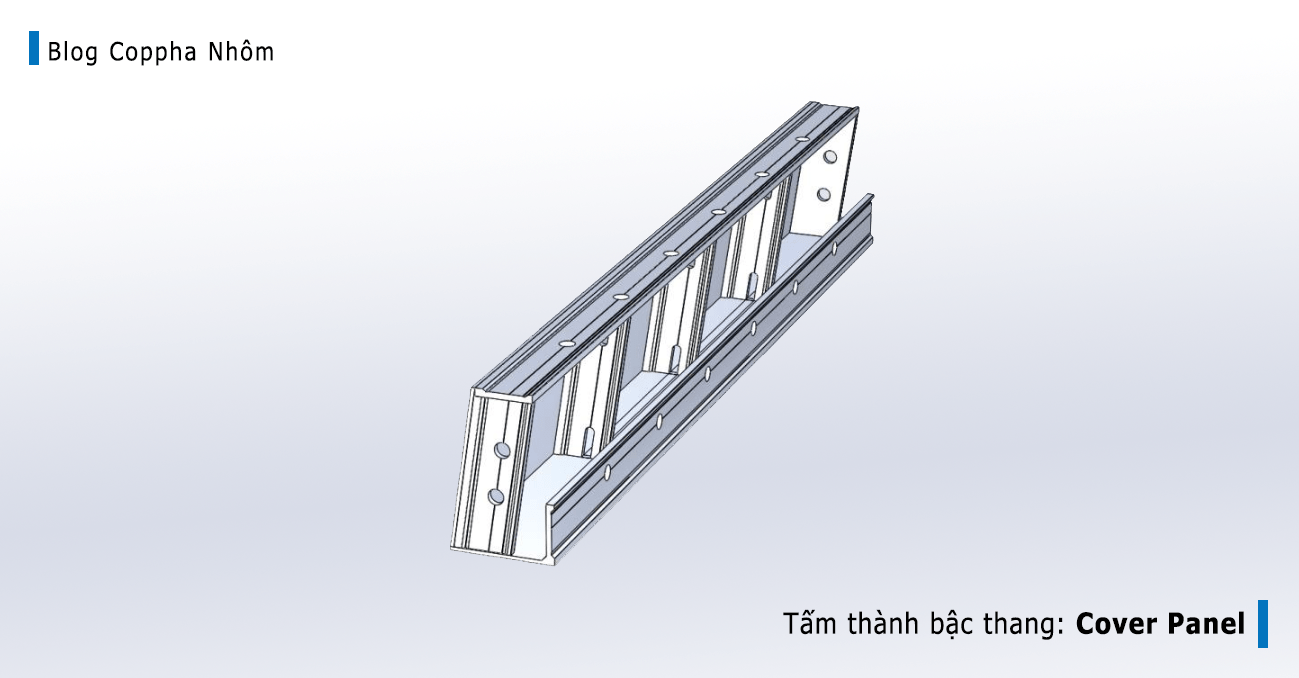

#4. Tấm bậc

  • Tên gọi: Cover Panel
  • Vai trò: Định hình phương đứng bậc thang
  • Vị trí: Cạnh đứng bậc thang

Hình minh họa:

cover-panel

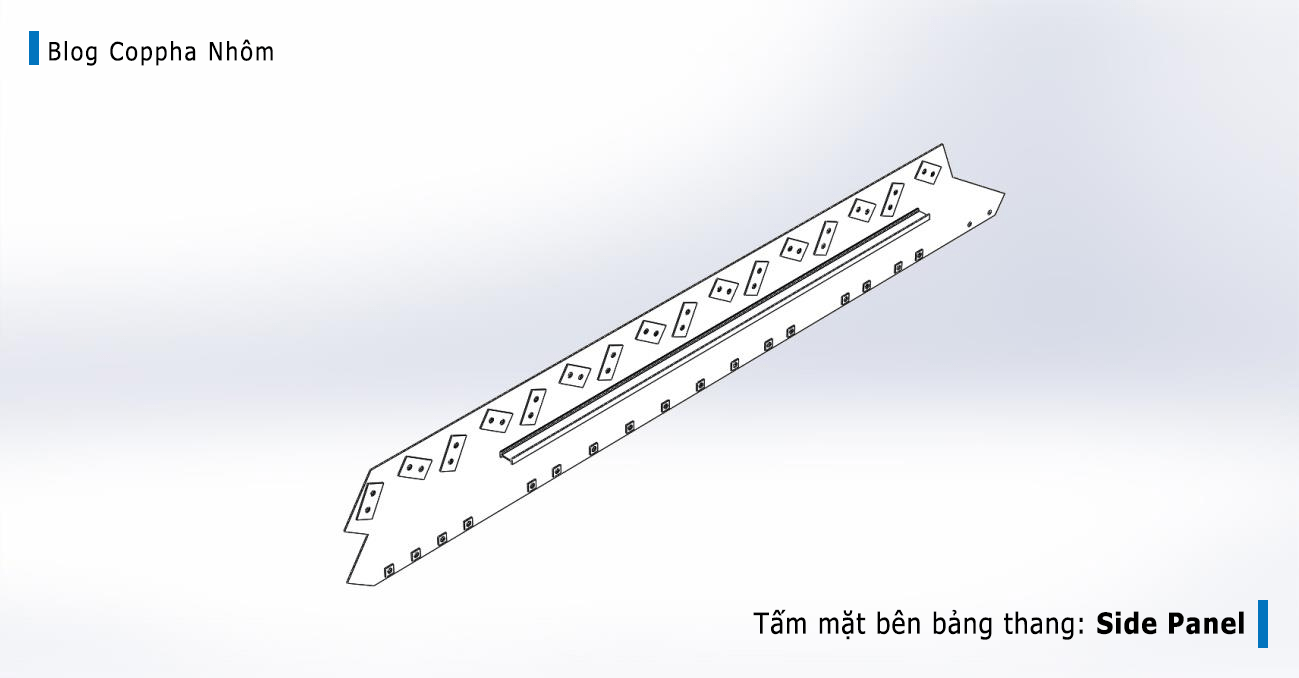

#5. Tấm thành

  • Tên gọi: Side panel
  • Vai trò: Định hình bê tông mặt bên vế thang
  • Vị trí: Mặt bên vế thang

Hình minh họa:

side-panel

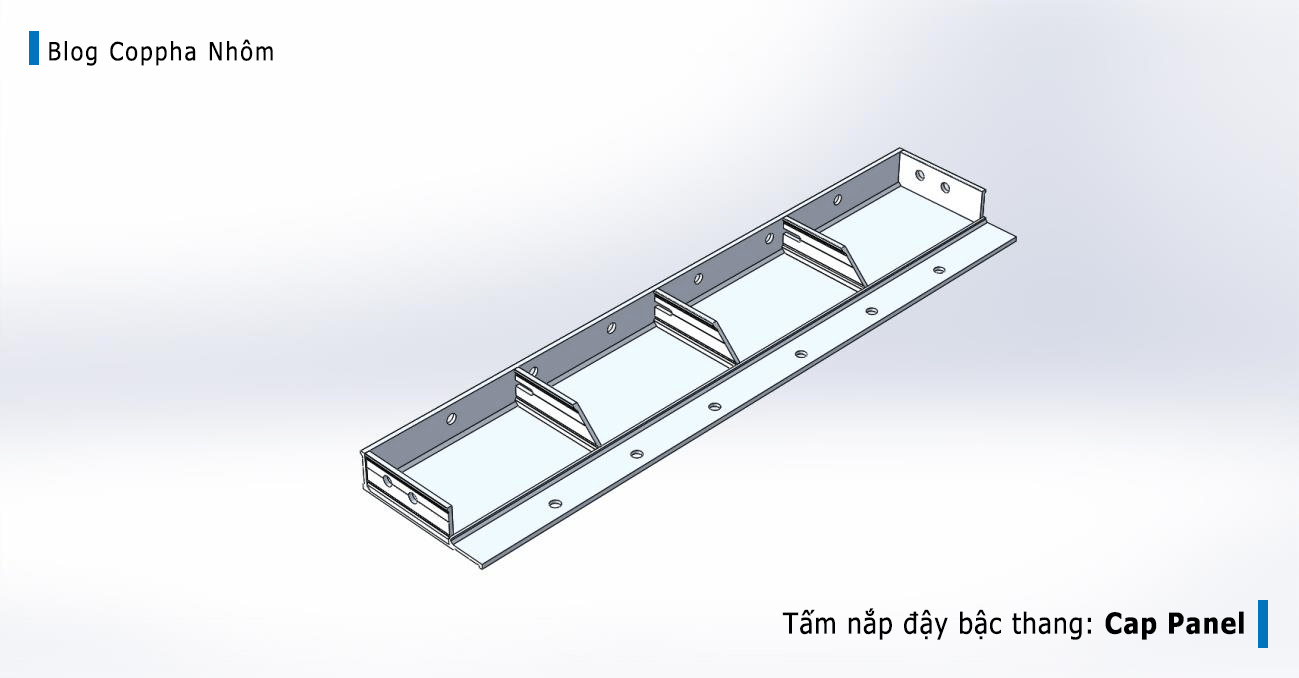

#6.Tấm đậy

  • Tên gọi: Cap Panel
  • Vai trò: Tạo hình và ngăn cản bê tông tràn bậc thang.
  • Vị trí: Mặt bậc thang

Hình minh họa:

cap-panel

Trong cầu thang cốp pha nhôm còn có nhiều tấm đặc biệt khác, tùy vào nhà cung cấp chúng sẽ được gọi tên khác nhau.

Bạn có thể xem thêm: Cách đọc bản vẽ cầu thang cốp pha nhôm.
