Hey ! Chào mừng bạn đến với Series bài viết [New]. Mình là Nguyễn Việt Hưng, kẻ đứng sau blog này và bài viết Thay thế hệ chống sàn coppha nhôm bằng công nghệ Beam Drop Down System.

Nếu bạn từng theo dõi các bài viết trên Blog của mình hoặc tìm hiểu qua về hệ ván khuôn nhôm cũng biết được hệ sàn coppha nhôm được chống chịu lực như thế nào.

Mình xin tóm lược lại để bạn dễ dàng theo dõi. Hệ chống sàn tạo nên bởi các cấu kiện nhôm được kết nối với nhau, trong đó có một số cấu kiện được gắn đầu chống gọi là Prop Head. Cây chống đơn sẽ chống trực tiếp lên cấu kiện này. Hệ chống sàn thường bao gồm : End Beam – Prop Head – Middle Beam.

Bạn nên xem thêm : Cấu kiện cơ bản trong hệ coppha nhôm

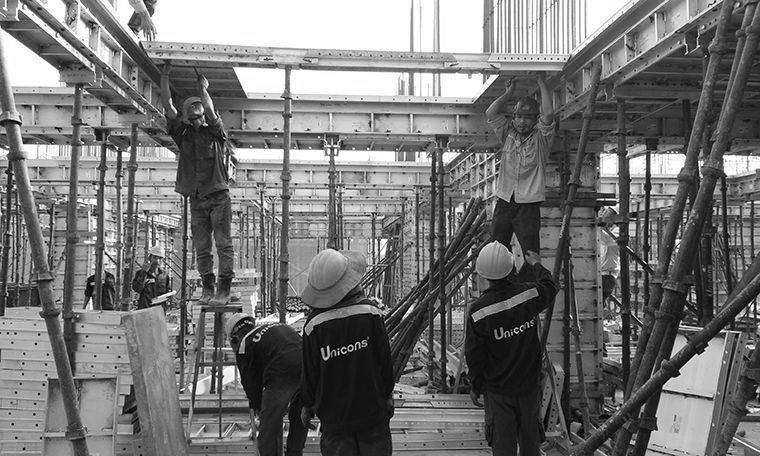

Hệ được lắp sẵn ở bên dưới.

Sau đó dựng lên đúng cao độ sàn và tiếp tục kết nối với các tấm sàn.

Sau khi đổ bê tông, hệ này được ráo rời cùng với các cấu kiện nhôm khác. Chỉ có đầu chống Prop Head được giữ lại ở 2 tầng liền kề cùng cây chống. Thao tác được lặp đi lặp lại theo chu kỳ sử dụng coppha nhôm.

Thay thế hệ chống sàn coppha nhôm bằng công nghệ Beam Drop

Ở một số nước có thâm niên sử dụng coppha nhôm như Hàn Quốc, họ đã sử dụng hệ thống chống đỡ sàn khác để thay thế cho hệ Prop Head nói trên. Đó là hệ Beam Drop.

Tùy vào đơn vị cung cấp, hệ còn được biết đến với các tên gọi như Chosun, High-tech, KS-Beam, Beam Drop,…Nhưng chúng có cùng chung một vai trò : ĐỠ SÀN.

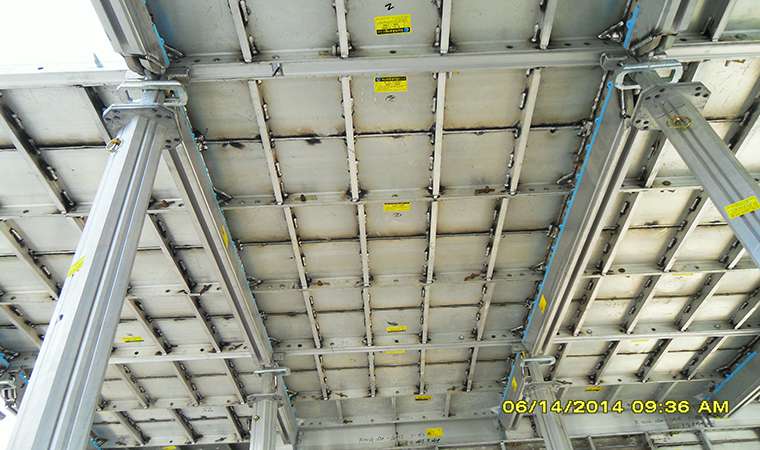

Hệ Beam Drop được cấu tạo bằng các thanh giằng được chế tạo bằng nhôm hoặc thép hộp kim có thể thay đổi chiều dài bởi các khớp nối. Thanh giằng liên kết với SC nhôm (Slab Conner) bằng Soffit, có khả năng xoay trượt một góc nhất định.

Cây chống đơn được chống trực tiếp lên thân thanh giằng theo nhịp thiết kế. Tạo thành hệ xà gồ và tấm sàn được đặt trực tiếp lên hệ.

Tuy rằng không sử dụng hệ End Beam – Middle Beam như hệ coppha nhôm truyền thống, nhưng để đảm bảo khả năng chịu lực của hệ chống sàn ở 2-3 tầng bên dưới liền kề (khi bê tông chưa đủ Mac), tiêu chuẩn thiết kế Beam Drop vẫn phải bố trí đầu chống 3 tầng (Prop Head).

Thường sẽ được bố trí 1PH/chu vi 1200x1800mm/tầng. Lưu ý rằng chống đơn cho hệ giằng vẫn 1 bộ theo tầng.

Một số ưu điểm nổi bật của hệ Beam Drop

  • Giảm tiếng ồn thi công
  • Giảm chi phí nhân công
  • Giảm số lượng cây chống
  • Giảm hơn 30% thời gian thi công
  • Tối ưu hóa mặt bằng thi công
  • Nâng cao tính an toàn lao động
  • Có khả năng tái sử dụng

Những nhược điểm của hệ Beam Drop

  • Chi phí đầu tư cao
  • Khả năng áp dụng cho công trình có chiều cao tầng lớn còn hạn chế
  • Phương án cần được tính toán với độ chính xác cao

Bạn có thể hình dung nguyên tắc hoạt động và quy trình lắp dựng qua video mình đã tổng hợp sẵn bên dưới

Hi vọng những thông tin mình chia sẻ sẽ mang lại cho bạn những kiến thức thú vị. Bạn đã từng nghiên cứu hay có kinh nghiệm thực tiễn về hệ Beam Drop này không ? Hãy chia sẻ với mình nhé.

Xem thêm : Các hệ chống thường sử dụng trong hệ coppha nhôm
