Biện pháp thi công tòa nhà Bitexco (Slide)

Từng là tòa nhà cao nhất Việt Nam (2011), cao nhất Tp.HCM (2018). Là biểu tượng cho sự năng động của thành phố trong thời kỳ hội nhập kinh tế.

Với hình ảnh duyên dáng, thanh thoát của búp hoa sen, Bitexco Financial Tower đã đi vào tiềm thức của nhiều người như một nét văn hóa.

toa-nha-bitexco

Gần một thập kỉ trôi qua khi tòa nhà tài chính bắt đầu hoạt động, cũng ngần ấy năm chúng ta có dịp chứng kiến sự phát triển của công nghệ thi công tại Việt Nam.

Mặc dù được hoàn thành bởi các đơn vị quốc tế nhưng cũng phải thừa nhận rằng sự có mặt của họ đã góp phần vào quá trình hiện đại hóa biện pháp thi công nhà cao tầng.

Minh chứng rõ ràng nhất là hệ cốp pha nhôm, gang form và hệ climbing systems.

Vì thế không phải ngẫu nhiên mà mình lại chia sẻ bài viết này và cả tài liệu biện pháp thi công tòa nhà Bitexco.

nha-thau-thi-cpong-bitexco

………………

Thông tin dự án Bitexco Financial Tower:

  • Chủ đầu tư: Bitexco Group
  • Chiều cao: 269 m
  • Số tầng: 68
  • Diện tích xây dựng: 119000 m2
  • Tổng mức đầu tư: 220 triệu USD
  • Thiết kế kiến trúc: AREP
  • Thiết kế kết cấu: LERA
  • Cơ điện: DSA
  • Thi công: Hyundai E&C
  • Quản lý giám sát: TURNER
  • Khởi công: 2006
  • Hoàn thành: 2010

………………

Điểm qua một số thông tin liên quan đến ván khuôn mà Hyundai Engineering & Construction (Hàn Quốc) đã sử dụng để thi công phần thân toà Bitexco.

Một số hình ảnh về ván khuôn

Sử dụng cả cốp pha nhôm và gang form để đổ bê tông vách cứng.

bien-phap-thi-cong-mong-toa-nha-bitexco

Lõi cứng được thi công bằng cốp pha leo gang form (steel form). Hệ dầm sàn bê tông cốt thép được thi công bằng ván khuôn nhôm và gỗ kết hợp.

thi-cong-toa-nha-bitexco

Hệ kết cấu thép kích thước lớn, mật độ chằng chịt là hình ảnh thường thấy ở các tòa nhà chọc trời.

thi-cong-thep-bitexco

Hệ cột tròn được sử dụng Round Steel Form.

van-khuon-leo-bitexco

Thi công kết cấu thép cho sân đậu trực thăng.

thi-cong-khung-thep-toa-nha-bitexco

Giàn giáo bao che sử dụng hệ sàn thao tác tự leo Steel Tube Cage Scaffolding.

hyundai-bitexco-tower

Xem thêm: Tiết lộ biện pháp ván khuôn Landmark 81

Tóm tắt Hyundai E&C Bitexco Method Statement

Bên trên chỉ là một phần rất nhỏ trong tài liệu biện pháp thi công tòa nhà Bitexco (dài 176 slide) mà Hyundai E&C triển khai.

tai-lieu-thi-cong-bitexco

Tóm tắt nội dung tài liệu:

  • Thông tin dự án
  • Bố trí tổng mặt bằng thi công
  • Dự kiến kế hoạch, tiến độ
  • Thiết bị thi công: Cẩu tháp, vận thăng, cần bơm bê tông
  • Biện pháp thi công: Bê tông, giàn thép, sân đậu trực thăng
  • Thi công cơ điện
  • Biện pháp an toàn

Biện pháp thi công tòa nhà Bitexco (Slide) 1

Một số hình ảnh từ tài liệu

  • Formwork Elevation, Section

Form-Work-ElevationSection

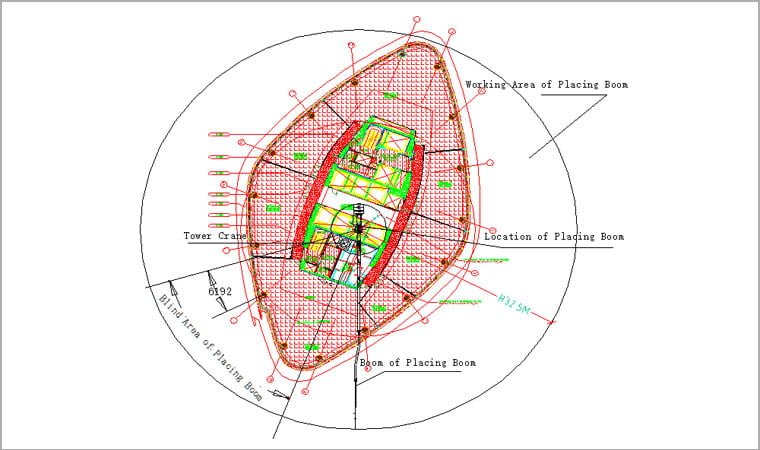

  • Location of CPB & Working Areas

Location-of-CPB

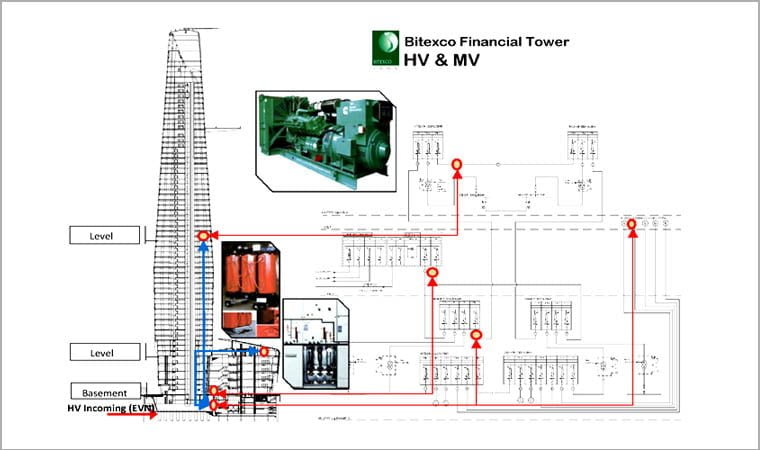

  • Systematic of Electrical Works

Systematic-of-Electrical-Works

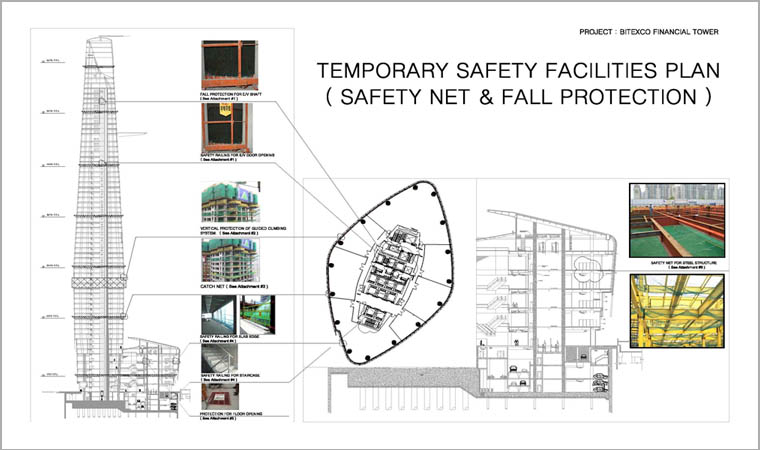

  • Safety Facilities

Safety-Facilities

Tuy được thực hiện năm 2009 nhưng mình khẳng định biện pháp thi công Bitexco không hề lạc hậu.

Và dĩ nhiên tài liệu sẽ hữu ích cho việc tham khảo và nâng cao kiến thức chuyên môn của bạn.

Tài liệu biện pháp thi công tòa nhà Bitexco dành cho thành viên đăng ký

  • Bạn là người mới: Hãy đăng ký theo link
  • Bạn đã đăng ký thành viên vui lòng tải ở đây.

Bonus dành cho bạn: Bộ bản vẽ thiết kế tòa nhà Bitexco
