[New] Thấy gì qua thông tư 11/2017/TT-BXD của bộ xây dựng ?

Hey ! Chào mừng bạn đến với Series bài viết [New]. Mình là Nguyễn Việt Hưng, kẻ đứng sau blog này và bài viết Thấy gì qua thông tư 11/2017/TT-BXD của bộ xây dựng ?

Ở đây chúng ta sẽ cùng nhau nói về những tiêu chuẩn của pháp luật Việt Nam liên quan đến việc thiết kế thi công ván khuôn. Điều mà Blog Coppha Nhôm chưa từng có tiền lệ.

Thông tư 11/2017/TT-BXD ban hành quy trình kiểm định kỹ thuật an toàn đối với hệ thống coppha trượt; cần phân phối bê tông độc lập; máy khoan, máy ép cọc, đóng cọc sử dụng trong thi công xây dựng công trình. Trong đó mình sẽ giúp bạn sơ lược nội dung liên quan đến hệ thống Climbing System, đó là QTKĐ: 04-2017/BXD quy trình kiểm định kỹ thuật an toàn đối với hệ thống coppha trượt được đính kèm trong thông tư 11/2017/TT-BXD.

Việc thiết kế, thi công, nghiệm thu hệ thống Climbing System luôn được kiểm soát hết sức nghiêm ngặt. Tuy nhiên trước đây chỉ dựa trên những quy định rời rạc hoặc các tiêu chuẩn quốc tế. Cụ thể, quá trình thi công, nghiệm thu hệ coppha trượt được áp dụng theo TCVN 9342:2012 “Công trình bê tông cốt thép toàn khối xây dựng bằng coppha trượt – Thi công và nghiệm thu”. Trong đó chưa có những quy trình nghiệm thu chi tiết.

Sự ra đời của thông tư 11/2017/TT-BXD đã cụ thể hóa quy trình này. Tiêu chuẩn được áp dụng bắt đầu từ ngày 01/12/2017. Sau đây mình xin tóm lược nội dung cũng như tiến trình nghiệm thu đối với hệ coppha trượt nói chung (Slipform, Jump Frorm, Climbing Form,..). Tạm gọi là Climbing Sytem.

Xem thêm : Tổng quan về hệ coppha trượt Climbing System

nghiem-thu-coppha-truot

Thông tin hiện trường nghiệm thu

1. Thông tin thiết bị : mã hiệu, số chế tạo, năm sản xuất, nhà chế tạo.

2. Kiểm tra hồ sơ, lý lịch thiết bị

  • Hồ sơ kỹ thuật;
  • Lý lịch thiết bị, hướng dẫn lắp đặt, vận hành và bảo dưỡng thiết bị;
  • Hồ sơ lắp đặt.

3. Tiến hành kiểm định thiết bị

3.1 Kiểm tra bên ngoài

  • Vị trí lắp đặt và các kích thước an toàn;
  • Lối đi, cầu thang, chiếu sáng và các cảnh báo;
  • Kết cấu kim loại và các mối ghép;
  • Thiết bị vận chuyển;
  • Cáp điện và tủ điện điều khiển;
  • Hệ thống vận chuyển theo phương đứng và phương ngang;
  • Hệ thống thủy lực;
  • Hệ thống chống sét;
  • Hệ thống thông tin liên lạc.

3.2  Kiểm tra kỹ thuật

  • Sai số sau lắp đặt (nếu cần);
  • Điện trở cách điện mạch động lực của hệ thống thiết bị;
  • Hệ thống tiếp địa;
  • Sự làm việc của hệ thống thông tin liên lạc và hệ thống chiếu sáng;
  • Vận hành không tải hệ thống thủy lực;
  • Vận hành không tải hệ thống coppha trượt;
  • Vận hành có tải với mức tải thử bằng 125% mức tải danh nghĩa để kiểm tra: Kiểm tra hệ thống thủy lực; Kiểm tra sự sai lệch cao độ giữa các kích nâng; Kiểm tra tình trạng của các ty kích.
  • Thử không tải và có tải hệ thống vận chuyển theo phương đứng.

Kiểm định kỹ thuật an toàn

Hình thức : Kiểm định sau khi lắp đặt

1. Kiểm tra hồ sơ lý lịch thiết bị

2. Kiểm tra bên ngoài, không tải

  • Giá nâng
  • Vành gông
  • Sàn công tác
  • Giàn giáo treo
  • Thiết bị vận chuyển theo phương đứng
  • Thiết bị vận chuyển theo phương ngang
  • Hệ thống điện động lực và điện điều khiển
  • Thiết bị cảnh báo
  • Hệ thống thủy lực
  • Hệ thống chống sét
  • Hệ thống thông tin liên lạc

3. Thử tải

3.1 Thử tải hệ thống coppha trượt

  • Sàn công tác ngoài
  • Sàn công tác trong
  • Giàn giáo treo

Kết quả kiểm tra trong và sau khi vận hành chạy thử

  • Kết cấu kim loại
  • Hệ thống thủy lực
  • Hệ thống các kích nâng
  • Hệ thống các ty kích
  • Sự vận hành bình thường của thiết bị

3.2 Thử tải hệ thống vận chuyển theo phương đứng

  • Thử không tải
  • Thử tải tĩnh
  • Thử tải động
  • Thử bộ hãm bảo hiểm (nếu có)

Kiểm định kích thủy lực

  • Tải trọng làm việc
  • Áp suất làm việc
  • Hành trình piston (thiết kế)
  • Hành trình piston (làm việc)
  • Đường kính lỗ thông tâm

Các tiêu điểm trên được ban hành thành biên bản thẩm định được thực hiện bởi đơn vị thi công và tổ chức kiểm định có thẩm quyền.

Nội dung có vẻ khá hàn lâm. Bạn có thể nghiên cứu chi tiết thông tư cùng các tiêu chuẩn liên quan được mình chia sẻ ở trang tải về để hiểu rõ hơn về quy trình hướng dẫn thực hiện.

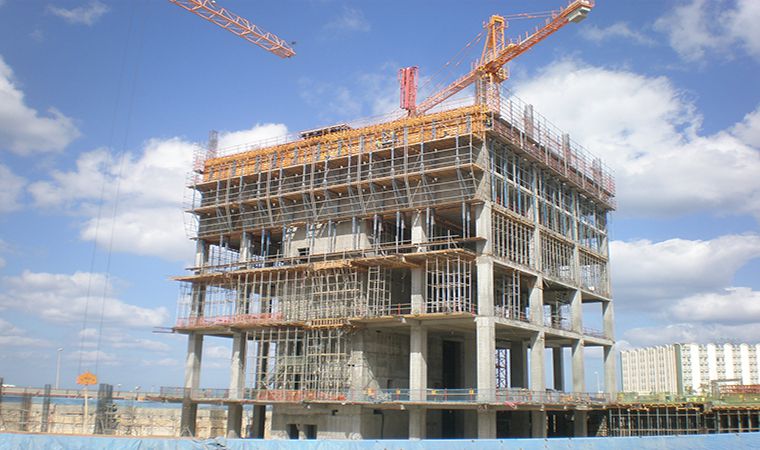

cop-pha-truot-climbing-system

Tóm lại

Trên đây mình đã liệt kê một số nội dung cần phải nghiệm thu đối với hệ thống coppha trượt Climbing System theo thông tư 11/2017/TT-BXD. Mình xin nêu ra một số quan điểm cá nhân về quy định mới này.

  • Trên đà phát triển của công nghệ thi công hiện đại tại Việt Nam, đặc biệt là việc áp dụng hệ Climbing System trong thi công nhà cao tầng. Thông tư là minh chứng cho sự chú trọng của Nhà nước đối với các vấn đề hội nhập. Mặc dù trước đó chúng ta có khá nhiều tiêu chuẩn liên quan, tuy nhiên chỉ là hướng dẫn khái quát. Thông tư 11/2017/TT-BXD đã cụ thể hóa hơn rất nhiều.
  • Thông tư chắc chắc sẽ trở thành một trong những quy định bắt buộc đối với các đơn vị cung cấp Climbing System. Cần phải cung cấp hồ sơ thẩm định trước khi triển khai thi công và các hình thức nghiệm thu khác tại hiện trường.
  • Trên cơ sở đó, tính an toàn của hệ thống coppha trượt được kiểm soát chặt chẽ hơn.
  • Tạo nên sự cạnh tranh năng lực giữa các đơn vị cung cấp.
  • Hi vọng rằng trong tương lai không xa, Bộ xây dựng sẽ ban hành những quy chế trực tiếp đối với hệ coppha nhôm.

Xem thêm : Các đơn vị cung cấp hệ coppha trượt Climbing System

Để tải tổng hợp các tiêu chuẩn liên quan đến thi công nghiệm thu hệ coppha trượt, bạn có thể đăng ký email ở form bên cạnh (nếu bạn lần đầu nhận tài liệu). Nếu bạn đã từng đăng kí nhận tài liệu tại Blog Coppha Nhôm hãy đăng nhập vào trang tải về (hoặc nhập lại email nếu quên mật khẩu).
