Lisp làm tròn kích thước Dimension trong Autocad

Lisp làm tròn kích thước Dimension trong Autocad – Món quà dành riêng cho những bạn làm bản vẽ gia công coppha nhôm.

Khi làm bản vẽ sản xuất panel coppha nhôm hoặc một bản vẽ Autocad bất kỳ nào đó, đôi lúc phần thập phân (Prescision) trong giá trị Dim thật sự không cần thiết. Chúng ta phải tùy chỉnh chúng về giá trị làm tròn. Ví dụ 99.2 thành 99, hoặc 99.5 thành 100.

Làm tròn giá trị Dim bằng cách thông thường

Thiết lập số chữ số thập phân trong giá trị dim kích thước bằng cách thông thường bạn có thể thực hiện như hướng dẫn bên dưới :

Thiết lập cấu hình cho Dimension Style

Lisp làm tròn kích thước

Tùy chỉnh này chỉ có tác dụng đối với các Dim mà bạn thực hiện sau đó. Không có thay đổi được các giá trị đã được Dim.

Chỉnh sửa trong tùy chọn Dimension Properties

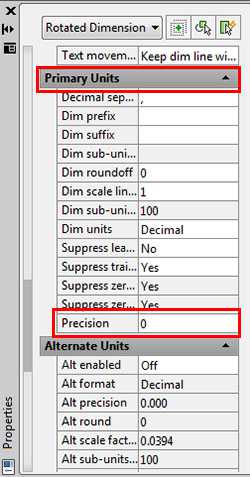

Bằng cách chọn Dimension mà bạn muốn làm tròn. Sau đó Ctrl + 1 để hiện hộp thoại Properties, và chọn như hình dưới :

Lisp làm tròn kích thước

Lưu ý : Thao tác này dành cho các giá trị đã được Dim. Không làm thay đổi cấu hình của Dimension Style. Hay nói cách khác khi bạn muốn Dim một đối tượng khác, giá trị thập phân vẫn mặc định theo Precision mà bạn gán cho Dimension Style.

Xem thêm : Autocad không thể cập nhật dimension stye

Làm tròn Dim kích thước bằng Lisp

Với một bản vẽ có hàng ngàn Dim. Nếu bạn không muốn mất nhiều thời gian để chọn từng dim và chỉnh sửa trong Properties thì hãy dùng Lisp mình gửi tặng. Việc của bạn là gõ lệnh, chọn các Dim cần muốn làm tròn, Enter, xong !

  • Sau khi tải Lisp
  • Giải nén
  • Load Lisp (AP)
  • Gõ lệnh : VH, Enter
  • Chọn Dim cần làm tròn
  • Enter

Lưu ý : Lisp không có tác dụng thay đổi giá trị Precision của Dimension Style. Có thể Dimstyle của Dim sau khi làm tròn sẽ bị thay đổi về Style đang mặc định (bạn có thể chọn Style của Dim cần làm tròn làm mặc định – Set Current trước khi thực hiện).

Nếu bạn thích lisp làm tròn kích thước mình chia sẻ có thể tải về bằng cách click vào link bên dưới.

Xem thêmVẽ góc trong Autocad bằng cách đơn giản nhất

Đăng ký tải file đính kèm ==>>

Nếu bạn thích bài viết này, hãy đăng ký tại form bên dưới để thường xuyên cập nhật những bài viết hay nhất, mới nhất qua email nhé. Cảm ơn rất nhiều !
