[Full Aluform] Bài 10 – Cách tính phụ kiện cốp pha nhôm

Trước khi bắt đầu bài viết, mình xin tiết lộ một con số mà khi biết được bạn sẽ cảm thấy rất thú vị. Tổng giá trị gói cung cấp cốp pha nhôm (bao gồm ván khuôn và phụ kiện) trong đó phụ kiện chiếm 20-40% nhưng chỉ mất khoảng 10% thời gian thiết kế và hoàn toàn nhẹ nhàng so với công tác thiết kế Aluform.

Hôm nay mình sẽ chia sẻ đến bạn làm thế nào để thời gian tính toán phụ kiện cốp pha nhôm trở nên nhanh chóng và chính xác.

Phụ kiện cốp pha nhôm bao gồm những gì ?

  • Chốt nêm (Pin – Wegde pin) : Sử dụng để liên kết các cấu kiện nhôm liền kề
  • Chốt dài (Long pin) : Liên kết giữa các thành phần trong hệ đỡ sàn (End beam, Prop head, Middle beam)
  • Tie la (Flat tie) : Chịu lực chính của hệ đứng, liên kết giữa các tấm nhôm đối diện
  • Bulong (Al-Bolt) : Liên kết giữa Top với tấm Wall chuẩn, Rocker với tấm vách,…
  • Cây chống : Chống sàn, dầm
  • Gông tường (Al Waller bracket) : Gông cây 5 vuông vào nhôm để chống hỗ trợ phương đứng vách
  • Chống chân (Al bottom supporter) : Chống hỗ trợ chân vách
  • Cây tháo (Panel puller) : Dụng cụ tháo cốp pha nhôm

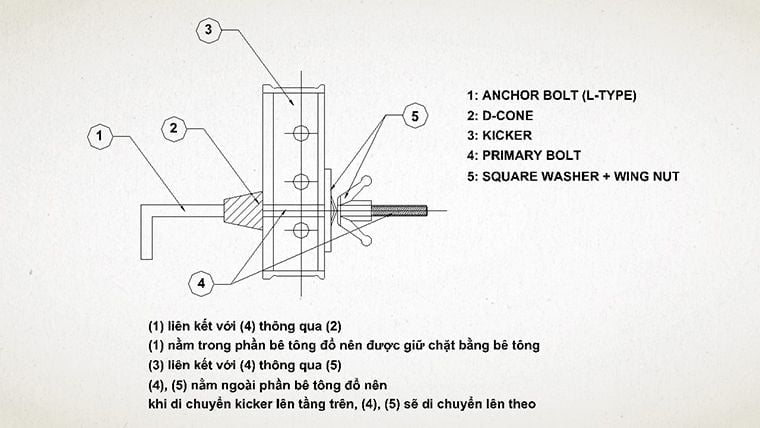

  • Phụ kiện kicker : Hệ neo vào bê tông để ổn định kicker tạo chỗ tựa cho tấm nhôm bên trên, bao gồm :

phu-kien-cop-pha-nhom

  • L neo (Anchor bolt) : Neo vào bê tông
  • D-cone : Thường bằng nhựa, để tạo liên kết với các cấu kiện bên ngoài (theo hướng có thể tháo ra dùng lại)
  • Bulong dài (Primary bolt) : Liên kết với L-type thông qua D-cone để giữ kicker theo phương đứng
  • Pat và con chuồn (Square washer – Wing nut) : Liên kết với bulong dài để giữ kicker theo phương ngang.

Nên xem : Phụ kiện cơ bản trong hệ cốp pha nhôm.

Tính phụ kiện cốp pha nhôm như thế nào ?

  • Pin = Tổng diện tích cốp pha nhôm * 14 (hệ số kinh nghiệm)
  • Long pin = Số cây chống sàn (không tính chống dầm ) /3 *2 = Số lượng Joint Bar
  • Wegde Pin = Pin + Long Pin
  • Gông tường, Flat tie, chống chân : Tính toán theo bố trí trên plan
  • Cây chống : Tính toán theo plan hoặc tính bằng Excel (mình sẽ có bài hướng dẫn riêng)
  • Phụ kiện kicker, Al-bolt : Hơi phức tạp. (mình sẽ chia sẻ bảng tính cụ thể cho bạn)

Khi tính phụ kiện cần lưu ý những gì ?

  • Thiết kế đúng plan là yêu cầu tối thiểu cần đảm bảo
  • Tính chốt nêm thường không cần cộng diện tích tầng thay đổi.
  • Gông tường thường tính theo 2 lớp, đối với chiều cao tầng lớn hơn 3.5m nên tính 3 lớp
  • Chống chân tính 1 lớp. Có thể dùng plan gông tường để tính bằng cách xóa đi gông tại các vị trí không có sàn
  • Cây chống nên lưu ý chiều dài Prop head, có nhiều trường hợp 1 đầu chống cần 2 hoặc 3 cây chống
  • Kicker tính cho cả cầu thang. Nên có tiêu chuẩn bố trí anchor theo chiều dài của kicker.
  • Bulong khi tính cho Top panel chỉ áp dụng cho top tận dụng, tránh trùng lặp.
  • Gợi ý quan trọng dành cho bạn. Nên plan tie la, gông tường trên mặt bằng setting. Vừa chính xác vừa kiểm tra lỗi Aluform.
  • Tùy vào yêu cầu của nhà thầu, bạn sẽ tính thêm hệ số hao hụt và đưa ra con số chính xác.

Hi vọng bài viết nhỏ này sẽ giúp ích cho bạn.

Dành cho bạn : File Excel bảng tính phụ kiện

Nếu bạn thích bài viết này, hãy đăng ký tại form bên dưới để thường xuyên cập nhật những bài viết hay nhất, mới nhất qua email nhé. Cảm ơn rất nhiều !

[Full Aluform] Bài 10 – Cách tính phụ kiện cốp pha nhôm
5 (5) votes

Nguyễn Việt Hưng

Thích IT, học xây dựng, và làm cơ khí ...Những bài viết trên coffanhom.com đều mang tính chất chia sẻ. Mong nhận sự ủng hộ và góp ý

4 Comments

    1. Cảm ơn ý kiến của anh.
      Tuy nhiên, với dự án VN do tỉ lệ hao hụt khá cao, tấm top CN sử dụng Pin chứ ko Bolt như tính toán, ngoài ra hệ dầm khá nhiều dẫn tới cấu kiện vụng. Con số này có thể giải thích được.
      Con số 14 này với các dự án nước ngoài như Hàn Quốc, Ấn Độ là 11
