Tái tạo đường bao hatch

Thủ thuật tái tạo đường bao hatch, chia nhỏ vùng hatch Autocad

Hatch là tính năng vô cùng mạnh trong Autocad 2D. Nhưng không phải ai cũng thành thạo hết các tùy biến của nó. Đặc biệt là các thao tác cơ bản.

Bài viết này mình sẽ chia sẻ đến bạn 2 tùy chọn cơ bản như vậy:

  • Tái tạo lại đường bao hatch
  • Chia nhỏ vùng hatch từ khối chung

Tái tạo lại đường bao hatch

Trong một số trường hợp bạn vô tình xóa đường bao hatch đi, khiến cho việc chọn điểm trở nên khó khăn và thiếu chính xác. Để tái tạo lại đường bao hatch bạn làm như sau:

  • Chọn vùng hatch, nhấn chuột phải

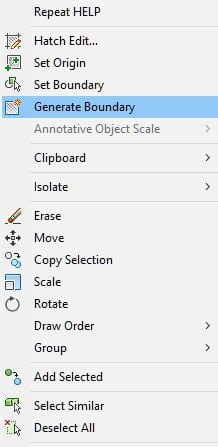

  • Tìm và chọn dòng Generate Boundary
  • Kiểm tra đường bao hatch đã xuất hiện chưa nhé

tạo đường bao hatch

Chia nhỏ vùng hatch

Một vùng hatch được tạo nên từ nhiều đa giác kín riêng biệt thường gây khó khăn trong việc cắt xén hay xóa chúng.

Ví dụ chúng ta có 3 hình vuông được hatch chung một vùng. Làm thế nào để chia nhỏ vùng hatch đó thành 3 vùng khác nhau ứng với 3 hình vuông nói trên. Bạn thực hiện theo các bước bên dưới nhé:

  • Chọn vùng hatch, click chuột phải chọn Hatch Edit

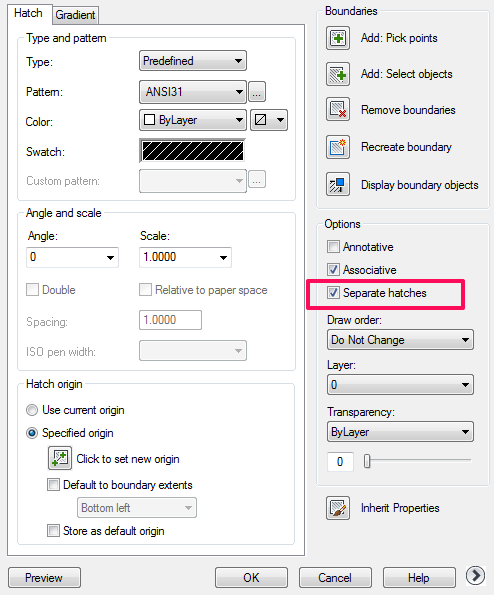

  • Khi hộp thoại Hatch Edit hiện lên, tìm đến mục Options. Tích chọn vào dòng Separate hatches
  • OK. Thoát hộp thoại và kiểm tra kết quả

Tách vùng hatch

Lời kết

Những tùy chọn của Autocad đối với tính năng hatch thường rất hữu ích nhưng đôi khi chúng ta lại bỏ qua. Với bài viết này mình hi vọng mang đến những gợi ý thú vị mà bạn đã từng quên. Hoặc chưa dùng đến như tái tạo lại đường bao hatch hay chia nhỏ vùng hatch.

Chúc bạn thành công!

Xem thêm: Khắc phục lỗi trim hatch
